EdiLus-AC - Progettazione e Calcolo delle Strutture in Acciaio

EdiLus-AC è il modulo di EdiLus-CA e EdiLus-CA LT per la progettazione e il calcolo delle strutture in acciaio. La progettazione strutturale con EdiLus-AC è supportata da “Magnetic Grid” che consentono di realizzare un reticolo di punti magnetici nello spazio di qualsiasi forma e dimensione. Ad ognuno di questi punti magnetici sarà possibile agganciare, direttamente in 3D, travi e pilastri.

Clicca sull'immagine per ingrandire

L’inputazione con griglie tridimensionali rende la modellazione di strutture progettate con cemento armato, muratura o acciaio estremamente rapida, flessibile e precisa.

Con funzionalità specifiche, travi e pilastri possono essere inseriti, spostati, modificati direttamente nella vista 3D.

Per semplificare ulteriormente l’inserimento degli elementi, è prevista la visualizzazione della pianta dell’architettonico in formato DXF/DWG direttamente in vista 3D alla base della griglia magnetica.

Per rendere la modellazione ancora più rapida e semplice, la Magnetic Grid effettua il riconoscimento automatico non solo di travi e pilastri, ma anche delle fondazioni.

Il software consente di calcolare singoli elementi all’interno di strutture realizzate con altri materiali oppure di progettare e verificare intere costruzioni in acciaio.

Clicca sull'immagine per ingrandire

Grazie alla magnetic grid tridimensionale e alle funzioni di copia/incolla e duplicazione, la modellazione della struttura è rapida e semplice.
La procedura di inputazione ad oggetti consente di progettare strutture anche molto complesse, verificare ogni minimo dettaglio e ottenere in una sola fase disegni esecutivi, calcoli e verifiche.

Per il funzionamento di EdiLus-AC è necessario essere in possesso di EdiLus-CA (oppure EdiLus-CA LT) per la progettazione delle strutture in C.A.. Sarà così possibile progettare contestualmente strutture miste in un unico modello.

Inputazione semplificata con griglie tridimensionali

In EdiLus-AC la modellazione delle strutture in acciaio è basata su griglie tridimensionali (Magnetic Grid).

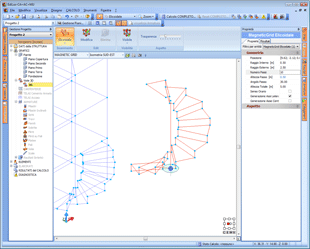

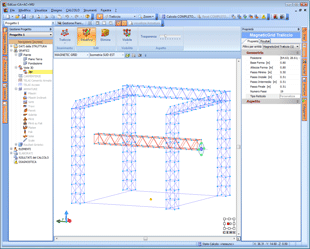

Il software propone Magnetic Grid di forme diverse (standard, piramidale, conica, cilindrica, sferica, elicoidale, a traliccio) che possono essere modificate e composte allo scopo di ottenere modelli tridimensionali di quasiasi tipo.

Le Magnetic Grid possono essere prodotte anche automaticamente, partendo dal disegno 3D in formato DXF o DWG.

Clicca sull'immagine per ingrandire

Inputazione grafica con oggetti parametrici (BIM)

Tutti gli elementi strutturali (colonne, travi, capriate, arcarecci, controventi, etc.) sono oggetti parametrici dotati di proprie caratteristiche e specifiche proprietà. Avanzate funzioni di riconoscimento automatico degli elementi progettuali, attive nella griglia magnetica, rendono l’inputazione grafica estremamente rapida, flessibile e precisa.

Clicca sull'immagine per ingrandire

Inputazione automatizzata di strutture e travature reticolari

Le Magnetic Grid semplificano notevolmente anche la modellazione tridimensionale di strutture reticolari.
Le travature reticolari piane possono essere inserite mediante l’apposito oggetto parametrico CAPRIATA, scegliendo tra una serie di modelli (Vierendeel, Pratt-Mohniè, Howe, Polonceau, Neville, Inglese, Warren, etc.).

Clicca sull'immagine per ingrandire

Progettazione grafica del collegamento

La progettazione dei collegamenti (trave/colonna, colonna/fondazione, trave/trave, nodi reticolari, a ripristino, etc), integrata nel programma, è estremamente rapida e semplice. Basta selezionare, ad esempio, una colonna e una trave per visualizzare le diverse tipologie di collegamenti (flangia, squadretta o personalizzata) da scegliere.
È inoltre possibile definire e personalizzare le caratteristiche del tipo di collegamento selezionato (geometria e materiale delle piastre; posizionamento, diametro e materiale dei bulloni; spessore e materiale delle saldature; presenza di irrigidimenti; etc.).

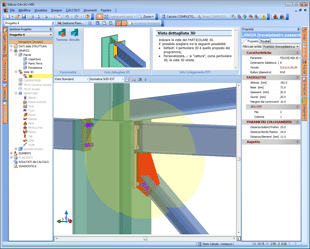

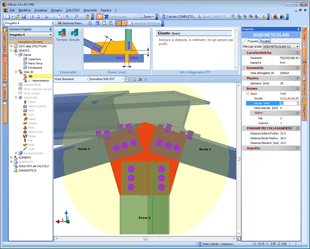

Oltre alla visualizzazione in tempo reale dei particolari esecutivi piani del collegamento, il software offre anche una vista 3D del collegamento.

La gestione dei collegamenti riguarda anche i controventi e le capriate

.

Clicca sull'immagine per ingrandire

Funzioni di copia e incolla con selezione per l’input veloce dei collegamenti

I collegamenti definiti possono essere replicati in tutti i nodi, che presentano la medesima configurazione, con funzioni di copia e incolla.

Verifiche di instabilità e di resistenza delle singole membrature

Sui singoli elementi strutturali inseriti vengono eseguite le verifiche previste da normativa (Verifiche di Instabilità, di Resistenza, di Deformabilità e di Gerarchia delle Resistenze di aste e nodi).

Verifica dei collegamenti

Con riferimento ai collegamenti inseriti, il programma provvede ad eseguire:

• le verifiche di rifollamento, punzonamento e resistenza delle piastre e degli eventuali elementi di irrigidimento;
• la verifica a taglio e trazione dei bulloni;
• la verifica a taglio e trazione/compressione delle saldature;
• la verifica delle tensioni di contatto per i collegamenti con elementi in c.a./altri materiali;
• la verifica a sfilamento dei tirafondi.

A calcolo ultimato, è possibile “editare” e quindi modificare le caratteristiche del collegamento ottenendo l’immediata riverifica dello stesso.

Clicca sull'immagine per ingrandire

Disegni esecutivi

Dalla semplice modellazione della struttura, EdiLus-AC fornisce:

• il modello geometrico della struttura e delle capriate;
• l’indicazione e la lunghezze (di taglio) dei profili adoperati;
• il posizionamento e l’identificazione dei collegamenti;
• i particolari esecutivi dei collegamenti.

Analisi grafica delle verifiche di resistenza, di instabilità, di deformabilità e di gerarchia delle resistenze

I risultati del calcolo possono essere consultati direttamente dalla vista 3D, mediante mappatura a colori, e riguardano le aste, i collegamenti, gli spostamenti, le sollecitazioni, le tensioni, etc.
