Sicurezza Ponteggi (PiMUS)

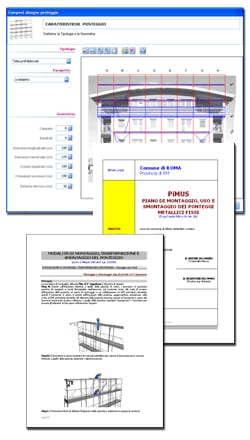

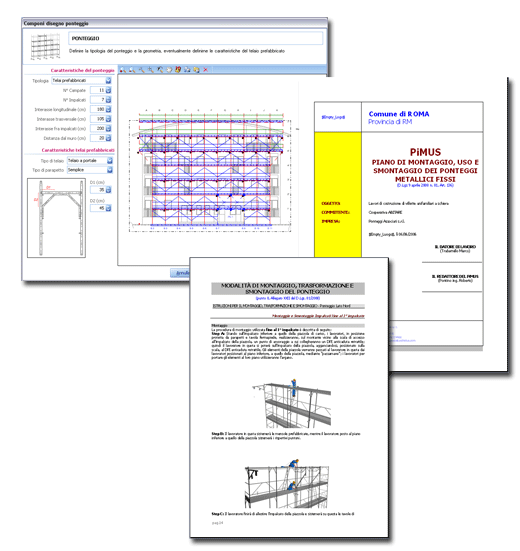

Il Pi.M.U.S. (Piano di Montaggio Uso e Smontaggio dei ponteggi metallici fissi) è un documento obbligatorio per tutti i cantieri in cui si ricorre al ponteggio per l’esecuzione dei lavori.

CerTus-PN consente di ottenere il Pi.M.U.S. in linea con quanto previsto dall’Allegato XXII del Testo Unico della Sicurezza sul Lavoro direttamente dal disegno del ponteggio, in maniera intuitiva e con procedura guidata.

Clicca sull'immagine per ingrandirla

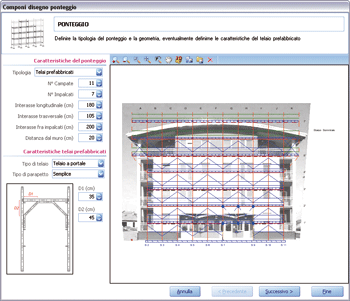

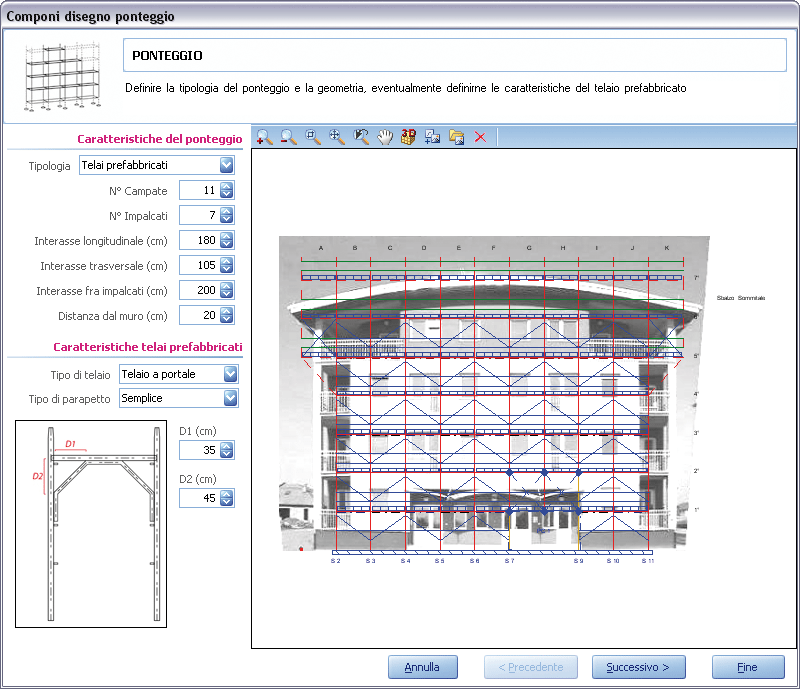

Al tecnico basta caricare il disegno in formato DWG o DXF o una semplice foto della facciata interessata; il wizard interno consentirà di scegliere il tipo di ponteggio (Tubi e Giunti, Telai Prefabbricati o Montanti e Traversi Prefabbricati), il numero di campate, di impalcati e tutti gli elementi di completamento necessari (basette, mantovane o parasassi, partenza rientrata, piazzole di carico e montacarichi, passi carrai, reti e pannelli, sbalzi sommitali e laterali, raddoppi di stilata, scale, controventi, ancoraggi ecc.)

Alla fine dell’inputazione grafica e guidata, CerTus-PN produce il Pi.M.U.S., il "Disegno esecutivo" del ponteggio e la "Distinta degli elementi del ponteggio" in formato DCF.

Integrato al modulo aggiuntivo CerTus-PN Calcolo, il software procede inoltre alla verifica strutturale del ponteggio disegnato.

Elaborati

CerTus-PN elabora tutti i documenti previsti dalla norma e necessari per il montaggio e uso del ponteggio in cantiere:

• il Pi.M.U.S.
• il Disegno Esecutivo
• la Planimetria
• la Distinta dei Materiali (Integrazione con PriMUS-DCF) (disponibile con la versione 7)

CerTus-PN può essere utilizzato per compilare il Piano di Applicazione Generalizzata in linea con i contenuti del Testo Unico, definire le regole d’uso ed effettuare la verifica del ponteggio prima del montaggio e durante l’uso.

Integrazione del PiMUS con grafici e allegati

Il PiMUS redatto con CerTus-PN può essere integrato con il libretto di Autorizzazione Ministeriale del ponteggio (libretto del fabbricante), gli elenchi dei lavoratori e i manuali d’uso e manutenzione dei DPI e delle attrezzature.

Word Processor interno

Certus-PN è dotato di un Word Processor interno per modificare il Piano redatto automaticamente o per esportare il documento verso altre procedure.

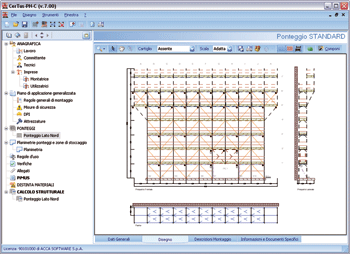

Disegno del ponteggio

Con CerTus-PN è possibile disegnare il ponteggio in maniera realistica.
Il software consente di:

• regolare l’altezza dei singoli impalcati e la distanza tra ogni stilata;
• disegnare ponteggi prefabbricati con integrazioni a tubi e giunti indicando nel disegno quali sono i moduli a tubi e giunti (*);
• cancellare singoli moduli del ponteggio adattandolo al profilo della facciata e del piano di posa;
• modificare l’altezza delle basette sotto ogni montante (*);
• disegnare gli elementi di completamento (piazzole di carico, partenza rientrata,passi carrai, sbalzi sommitali, sbalzi laterali) definendo le loro caratteristiche: tipologia dell'elemento (*) (prefabbricato o a tubi e giunti), impalcato di inserimento, raddoppio di montanti (*), diagonali di stilata (*) e giunti supplementari (*);
• inserire le diagonali di controvento, in facciata e in pianta (*), i montacarichi (*), le schermature (*), le scale, le mantovane parasassi.

(*) disponibile con la versione 7

Clicca sull'immagine per ingrandirla

Procedure di montaggio e smontaggio "step by step"

Con CerTus-PN è possibile realizzare procedure di montaggio e smontaggio "step by step" del ponteggio e degli elementi di completamento, associando ad ogni step una descrizione e un dettaglio grafico.

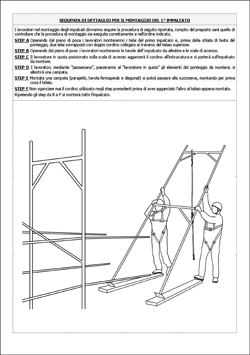

Archivi interni con schemi grafici di dettaglio

L'archivio dei metodi di montaggio e smontaggio, specifico per ogni tipologia di ponteggio e per tutti gli elementi disegnati (impalcati, mantovane, travi carraie ecc.), riporta le corrette procedure (step by step) di montaggio in sicurezza, anche con riferimento al tipo di movimentazione dei carichi e al sistema di protezione, collettivo o individuale, contro la caduta dall’alto. Tutte le procedure sono corredate dagli indispensabili schemi grafici di dettaglio.

Sono analizzati in archivi specifici le "Regole generali di montaggio" (modalità di tracciamento del ponteggio, realizzazione degli ancoraggi, ecc), le "Attrezzature" usate durante il montaggio dei ponteggi (argani, chiavi dinamometriche, ecc), i "Dispositivi di Protezione Individuale" (linee di ancoraggio, cordini di posizionamento ecc) e le "Misure di sicurezza" in situazioni eccezionali (Cambiamento delle condizioni meteorologiche, Montaggio in prossimità di linee elettriche).

Gestione dei ponteggi in pianta

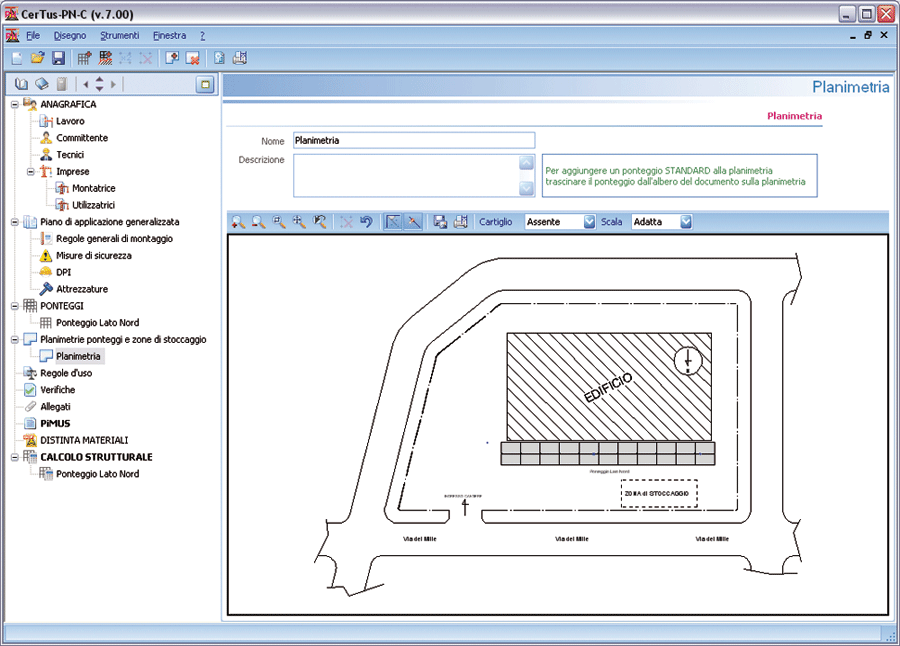

Una volta disegnati i ponteggi, importando una pianta del fabbricato sarà possibile posizionarli lungo il perimetro dell’immobile.

Clicca sull'immagine per ingrandirla

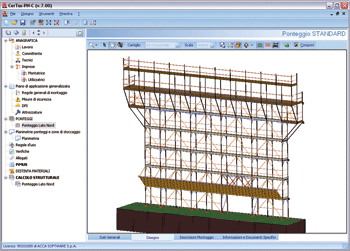

Visualizzazione 3D (disponibile con la versione 7)

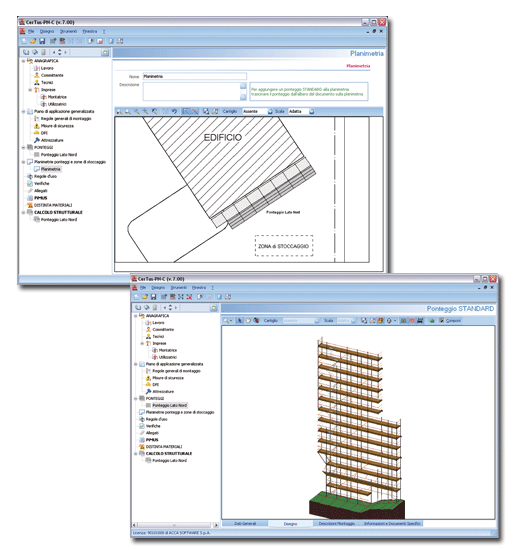

Con l'attivazione della vista 3D è possibile un controllo immediato del progetto del ponteggio. Mediante l'ausilio dei layer è possibile oscurare gli elementi del ponteggio e visionare meglio alcune parti del progetto.

Clicca sull'immagine per ingrandirla

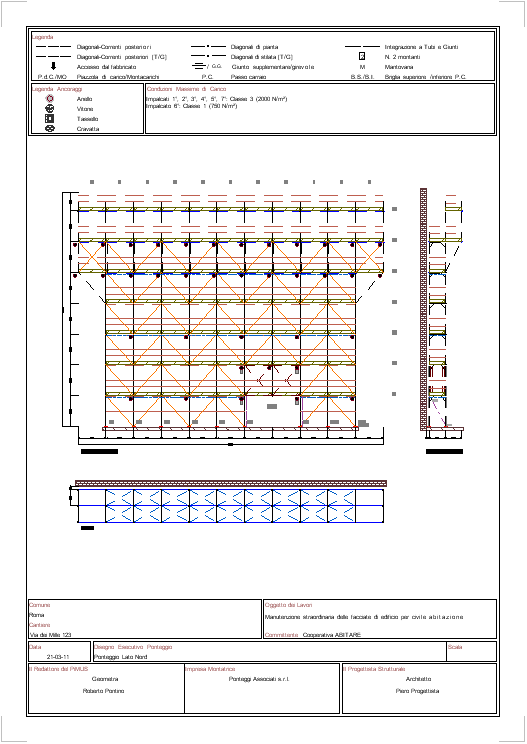

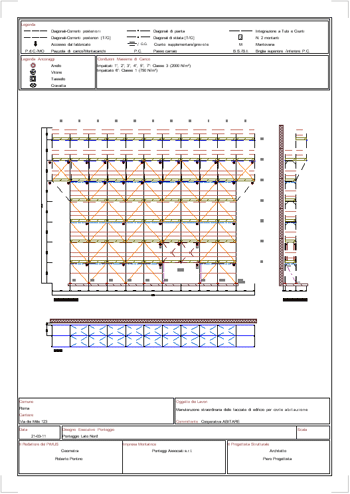

Cartigli (disponibile con la versione 7)

Con Certus-PN è possibile inserire gli elaborati grafici "Disegno Esecutivo" e "Planimetria" in appositi cartigli prima della stampa, definendo la scala del disegno.
I cartigli sono dotati di una legenda esplicativa di tutte le parti del ponteggio e di tutte le informazioni richieste dalla normativa: classi di carico degli impalcati del ponteggio, nominativo del redattore del Pi.M.U.S., nominativo dell'eventuale progettista strutturale, etc..

Clicca sull'immagine per ingrandirla

Esportazione in formato DXF e DWG

Con Certus-PN è possibile esportare tutti gli elaborati grafici, anche la vista 3D, del ponteggio nei formati DXF e DWG.

Calcolo strutturale del ponteggio

CerTus-PN può essere integrato con il modulo CerTus-PN Calcolo per il calcolo strutturale del ponteggio.
