EdiLus-AC - Progettazione e Calcolo delle Strutture in Acciaio

Inputazione semplificata con griglie tridimensionali

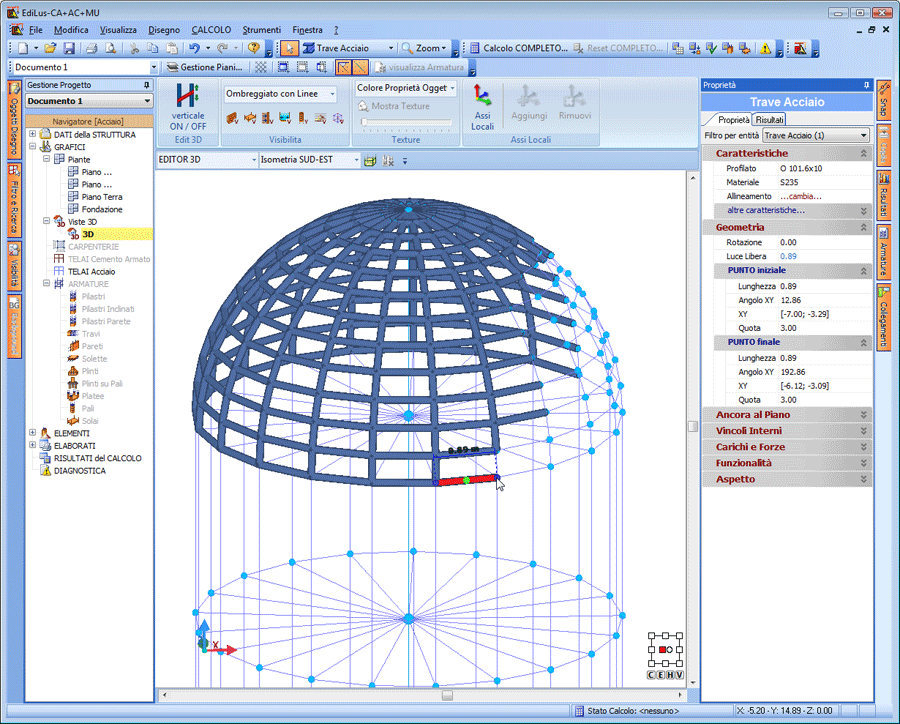

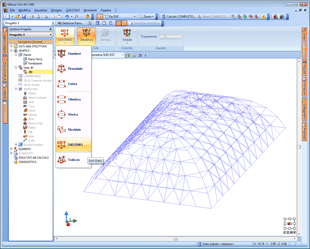

In EdiLus-AC la modellazione delle strutture in acciaio è basata su griglie tridimensionali (Magnetic Grid).

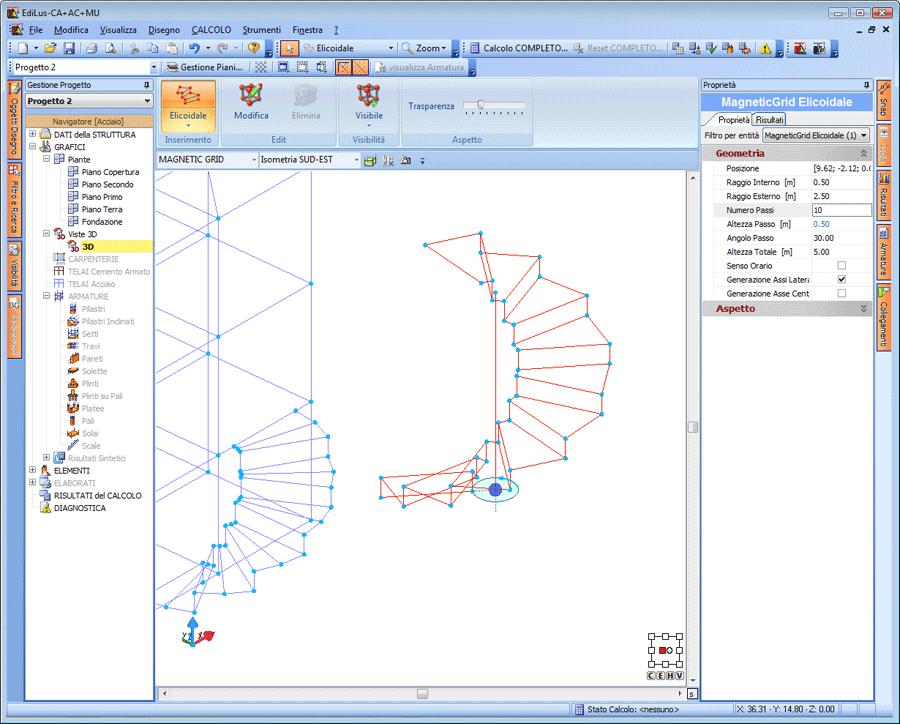

Il software propone Magnetic Grid di forme diverse (standard, piramidale, conica, cilindrica, sferica, elicoidale, a traliccio) che possono essere modificate e composte allo scopo di ottenere modelli tridimensionali di quasiasi tipo.

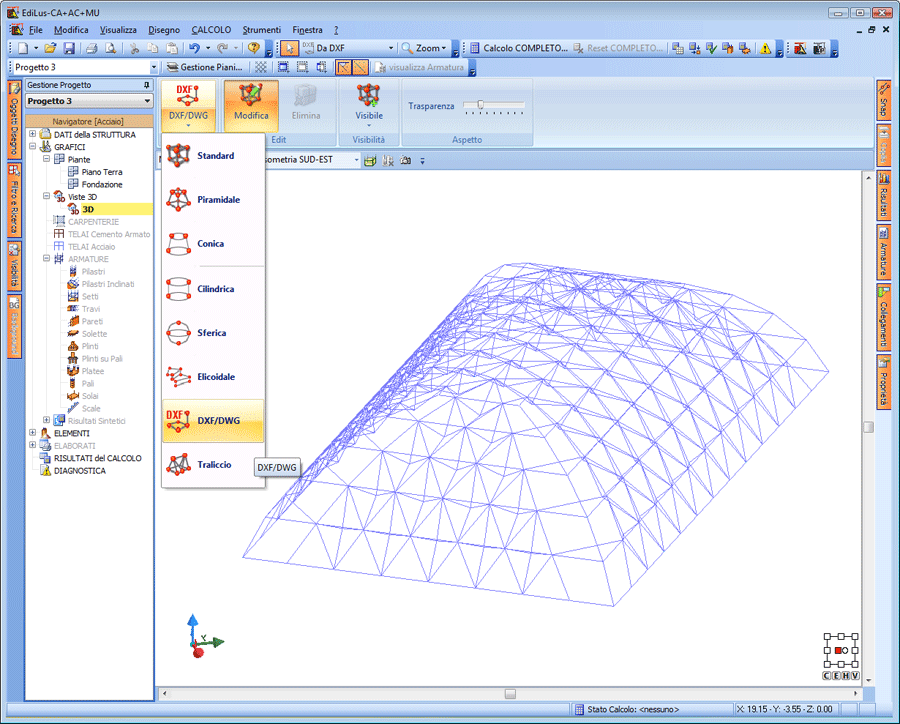

Le Magnetic Grid possono essere prodotte anche automaticamente, partendo dal disegno 3D in formato DXF o DWG.

Clicca sull'immagine per ingrandire

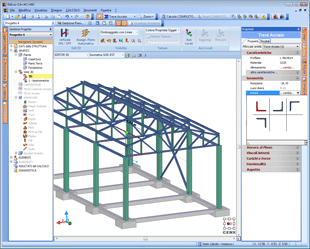

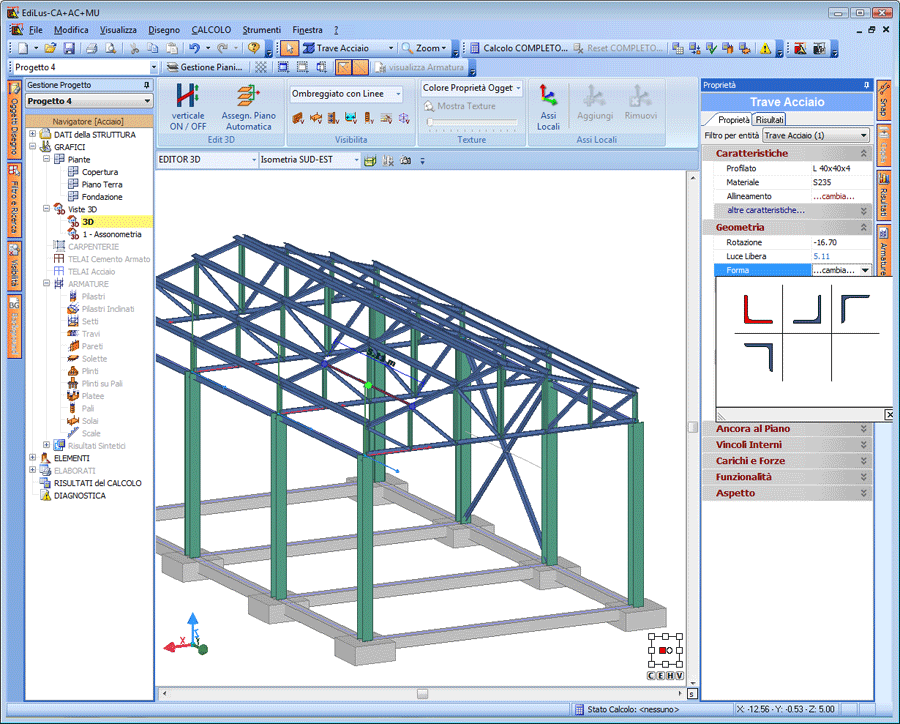

Inputazione grafica con oggetti parametrici (BIM)

Tutti gli elementi strutturali (colonne, travi, capriate, arcarecci, controventi, etc.) sono oggetti parametrici dotati di proprie caratteristiche e specifiche proprietà. Avanzate funzioni di riconoscimento automatico degli elementi progettuali, attive nella griglia magnetica, rendono l’inputazione grafica estremamente rapida, flessibile e precisa.

Clicca sull'immagine per ingrandire

Inputazione automatizzata di strutture e travature reticolari

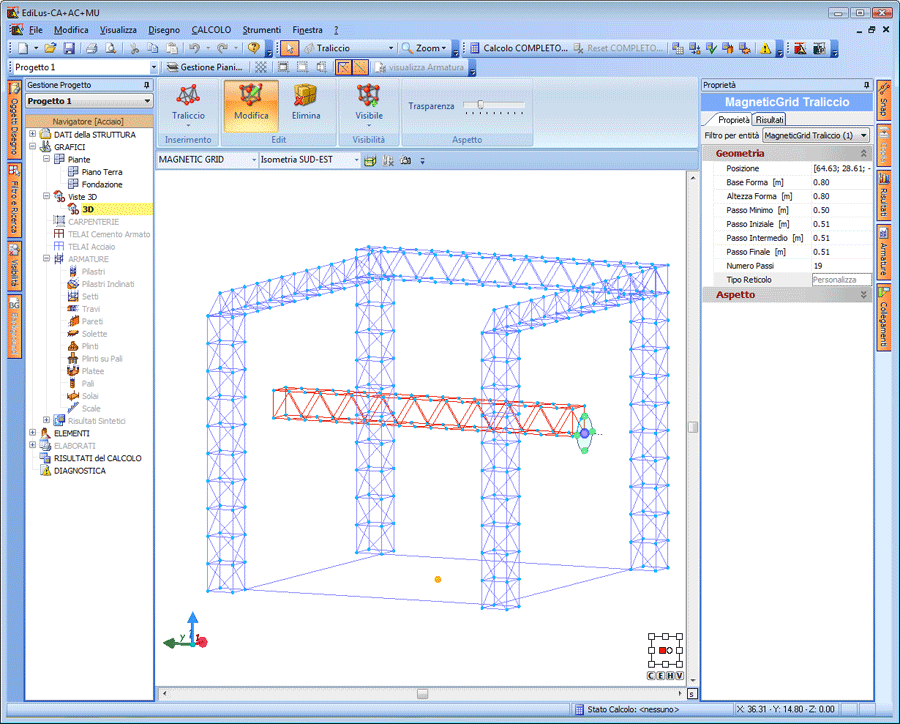

Le Magnetic Grid semplificano notevolmente anche la modellazione tridimensionale di strutture reticolari.
Le travature reticolari piane possono essere inserite mediante l’apposito oggetto parametrico CAPRIATA, scegliendo tra una serie di modelli (Vierendeel, Pratt-Mohniè, Howe, Polonceau, Neville, Inglese, Warren, etc.).

Clicca sull'immagine per ingrandire

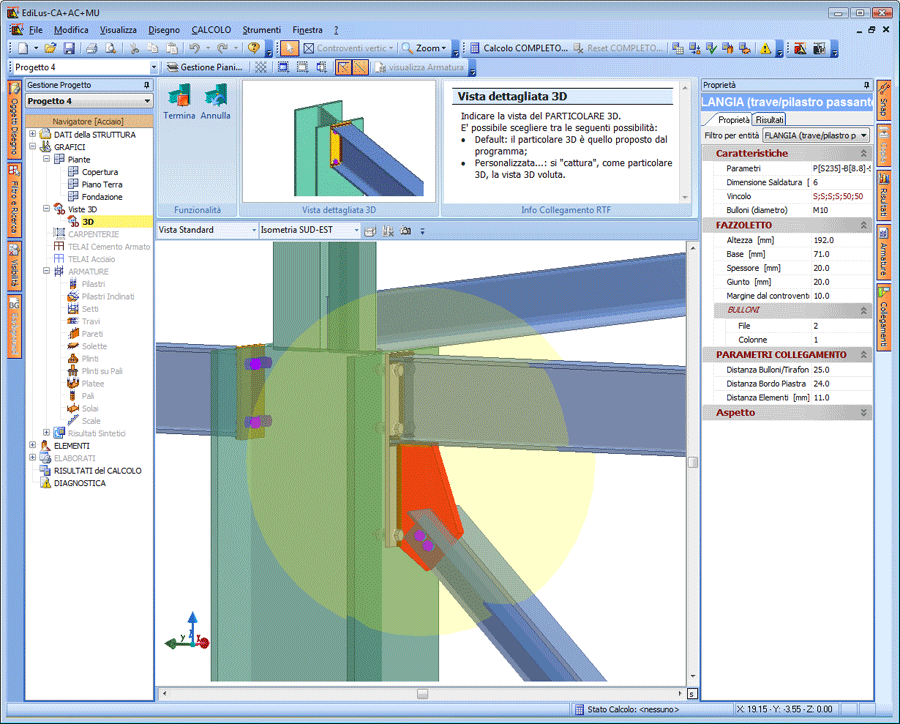

Progettazione grafica del collegamento

La progettazione dei collegamenti (trave/colonna, colonna/fondazione, trave/trave, nodi reticolari, a ripristino, etc), integrata nel programma, è estremamente rapida e semplice. Basta selezionare, ad esempio, una colonna e una trave per visualizzare le diverse tipologie di collegamenti (flangia, squadretta o personalizzata) da scegliere.
È inoltre possibile definire e personalizzare le caratteristiche del tipo di collegamento selezionato (geometria e materiale delle piastre; posizionamento, diametro e materiale dei bulloni; spessore e materiale delle saldature; presenza di irrigidimenti; etc.).
Oltre alla visualizzazione in tempo reale dei particolari esecutivi piani del collegamento, il software offre anche una vista 3D del collegamento.

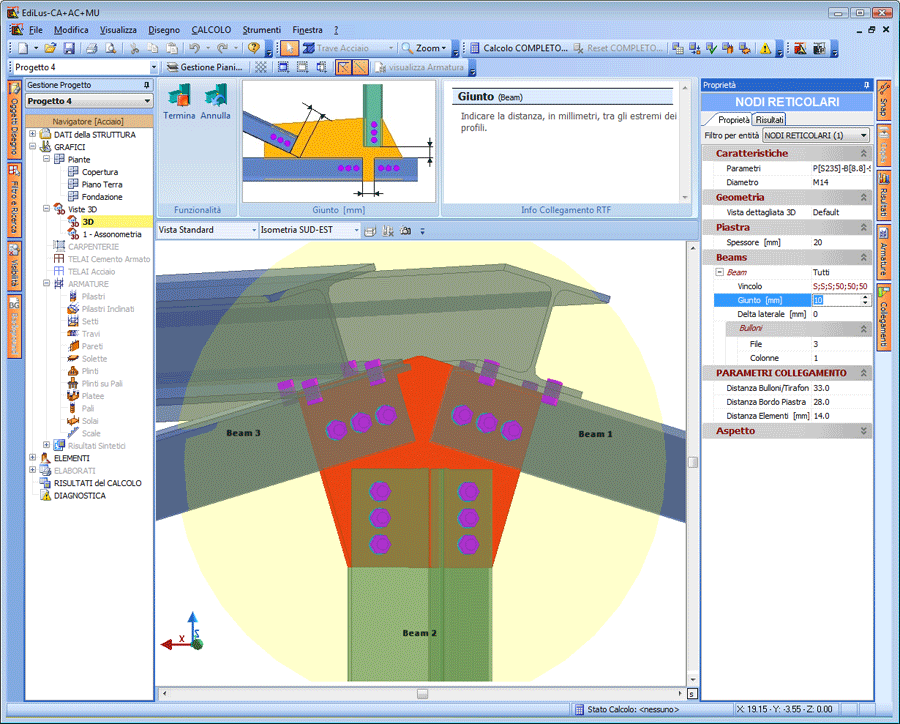

La gestione dei collegamenti riguarda anche i controventi e le capriate

.

Clicca sull'immagine per ingrandire

Funzioni di copia e incolla con selezione per l’input veloce dei collegamenti

I collegamenti definiti possono essere replicati in tutti i nodi, che presentano la medesima configurazione, con funzioni di copia e incolla.

Verifiche di instabilità e di resistenza delle singole membrature

Sui singoli elementi strutturali inseriti vengono eseguite le verifiche previste da normativa (Verifiche di Instabilità, di Resistenza, di Deformabilità e di Gerarchia delle Resistenze di aste e nodi).

Verifica dei collegamenti

Con riferimento ai collegamenti inseriti, il programma provvede ad eseguire:

• le verifiche di rifollamento, punzonamento e resistenza delle piastre e degli eventuali elementi di irrigidimento;
• la verifica a taglio e trazione dei bulloni;
• la verifica a taglio e trazione/compressione delle saldature;
• la verifica delle tensioni di contatto per i collegamenti con elementi in c.a./altri materiali;
• la verifica a sfilamento dei tirafondi.

A calcolo ultimato, è possibile “editare” e quindi modificare le caratteristiche del collegamento ottenendo l’immediata riverifica dello stesso.

Clicca sull'immagine per ingrandire

Disegni esecutivi

Dalla semplice modellazione della struttura, EdiLus-AC fornisce:

• il modello geometrico della struttura e delle capriate;
• l’indicazione e la lunghezze (di taglio) dei profili adoperati;
• il posizionamento e l’identificazione dei collegamenti;
• i particolari esecutivi dei collegamenti.

Analisi grafica delle verifiche di resistenza, di instabilità, di deformabilità e di gerarchia delle resistenze

I risultati del calcolo possono essere consultati direttamente dalla vista 3D, mediante mappatura a colori, e riguardano le aste, i collegamenti, gli spostamenti, le sollecitazioni, le tensioni, etc.
