EdiLus-EE - Verifiche Edifici Esistenti

EdiLus-EE è il modulo di EdiLus-CA per il calcolo e la verifica di edifici in cemento armato esistenti e per la progettazione di eventuali interventi di adeguamento/miglioramento.

Guida all’individuazione del Livello di Conoscenza e alla determinazione delle resistenze dei materiali, verifica dello stato di fatto, interventi di miglioramento ed adeguamento, confronto automatico tra lo stato di fatto e di progetto, stima dei costi...

EdiLus-EE è la soluzione che garantisce semplicità e potenza senza paragoni e tutto a norma di legge.

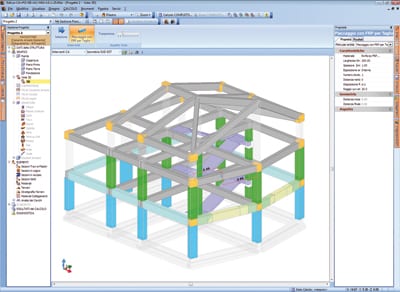

Clicca sull'immagine per ingrandirla

Il programma consente di schematizzare materiali a resistenza generica e armature già esistenti per simulare strutture costruite in diversi contesti storico/normativi. EdiLus-EE guida, inoltre, il tecnico all’uso dei fattori di confidenza da indagini diagnostiche previsti dalle NTC.

Le verifiche secondo le prescrizioni delle NTC restituiscono immediatamente il grado di vulnerabilità sismica della struttura analizzata e aiutano a capire i possibili interventi di adeguamento sismico. Alla struttura esistente si possono aggiungere coperture, sopraelevazioni, nuovi piani, ecc. per procedere, poi, ad una verifica complessiva secondo le NTC.

Il programma consente anche l’input grafico e numerico di interventi di rafforzamento della struttura (incamiciature, placcaggi, FRP, ecc.) con verifiche specifiche per valutare gli effetti dei rinforzi.

Il controllo del comportamento della struttura esistente e del miglioramento ottenuto da interventi di rafforzamento può essere simulato con modalità di calcolo lineare e non lineare. La simulazione di calcolo non lineare (con solutore FEM applicato ad elementi beam a fibre e shell multistrato) è consentita solo con il modulo aggiuntivo e opzionale EdiLus-CA Pushover.

Il tecnico ha un chiaro quadro di confronto tra lo stato di fatto e il progetto con l’evidenza delle aumentate caratteristiche di resistenza globale.

Elaborati grafici, relazioni di calcolo e computo corredano l’analisi della struttura e gli interventi di miglioramento della stessa.

Guida al livello di conoscenza e al livello di resistenza dei materiali

EdiLus-EE consente al tecnico che affronta un intervento di adeguamento o miglioramento di una struttura esistente di individuare, come previsto dalla normativa, il livello di conoscenza e dei conseguenti Fattori di Confidenza.
L’utente può indicare direttamente il livello di conoscenza oppure servirsi di un apposito wizard che, con procedura automatica e guidata, consente di fornire al software tutte le informazioni relative alla  geometria, ai dettagli costruttivi, alle proprietà dei materiali o ai dati rilevati con prove di indagine.
In base alle informazioni fornite, il programma individua il Livello di Conoscenza.

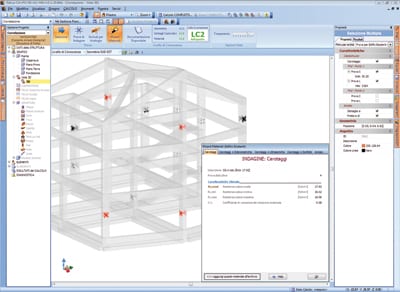

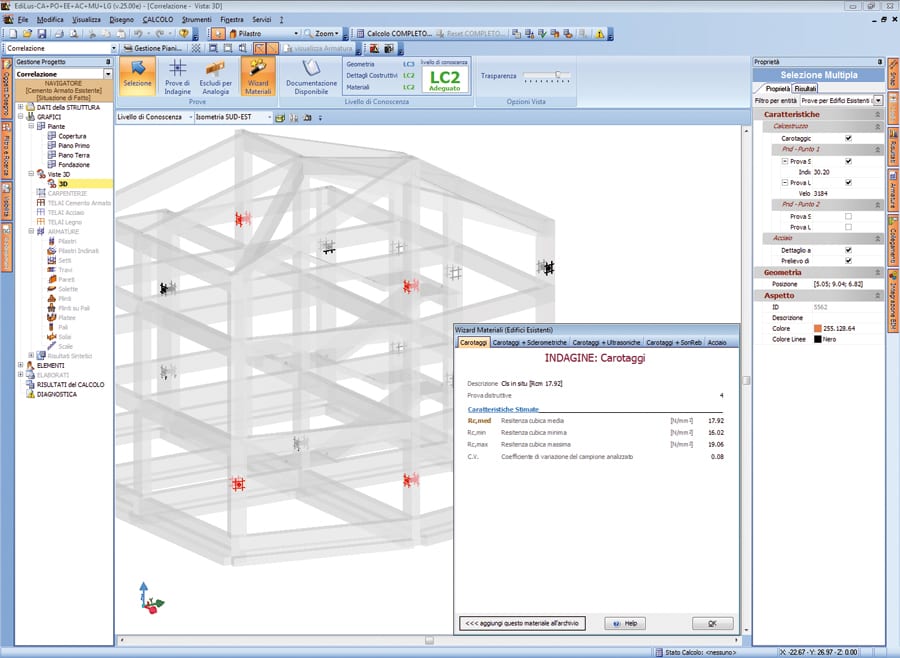

Anche per la definizione delle resistenze dei materiali EdiLus-EE offre un wizard per l’inserimento dei dati. È possibile indicare il tipo di prova eseguita (ad esempio un carotaggio o una prova sclerometrica) e i risultati delle prove stesse. Caratterizzate le prove, basta selezionarle attraverso il wizard per ottenere il calcolo delle resistenze da usare nella verifica.

Clicca sull'immagine per ingrandirla

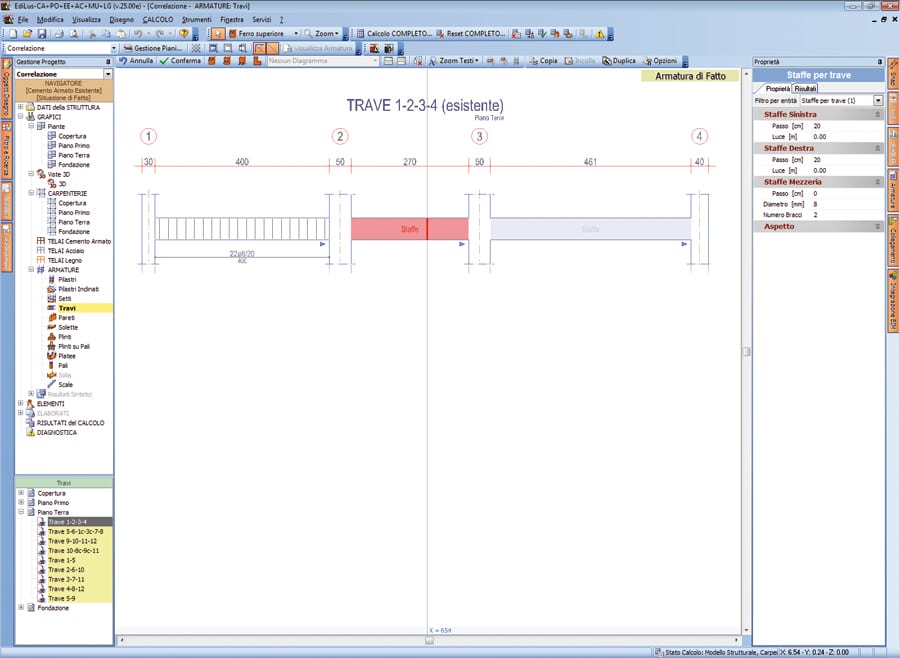

Inserimento e ricostruzione delle armature

Lanciando il primo step di calcolo, il programma individua le varie travate e pilastrate che costituiscono la struttura, che ovviamente si presentano senza alcun ferro.
L’operazione di inserimento e ricostruzione delle armature può essere affrontata in maniera rapida e precisa sfruttando le tipiche modalità di EdiLus per l’inserimento dei ferri; tale input risulta notevolmente potenziato da funzioni “copia e incolla” e di “duplicazione” con cui si può estendere l’armatura definita per una travata a tutte le altre travate analoghe.

Clicca sull'immagine per ingrandirla

Verifica dello stato di fatto

Definite le caratteristiche della struttura ed eseguito il calcolo, il software offre varie modalità di controllo dei risultati e di verifica dello stato di fatto. Nella "scheda di vulnerabilità" è riportata la valutazione della capacità globale della struttura espressa sia in termini di accelerazione che di periodo di ritorno. In particolare, è fornito l’indicatore di rischio come rapporto tra capacità e domanda.

Progettazione e valutazione degli interventi di miglioramento o adeguamento

EdiLus-EE consente di progettare interventi di miglioramento o adeguamento in cui è possibile applicare sia dei rinforzi sugli elementi esistenti, e quindi definiti come “di fatto”, che inserire dei nuovi elementi strutturali, e quindi definiti di progetto, quali nuovi pilastri, pareti, setti etc.
Al tecnico è data la possibilità di scegliere da un apposito menu il tipo di intervento tra:
- Placcaggio con FRP per Flessione
- Placcaggio con FRP per Taglio
- Incremento altezza
- Incamiciatura
- Cerchiatura con FRP
- Confinamento Nodo

Per ogni intervento possono essere definiti e caratterizzati con la massima cura tutti i dettagli costruttivi.

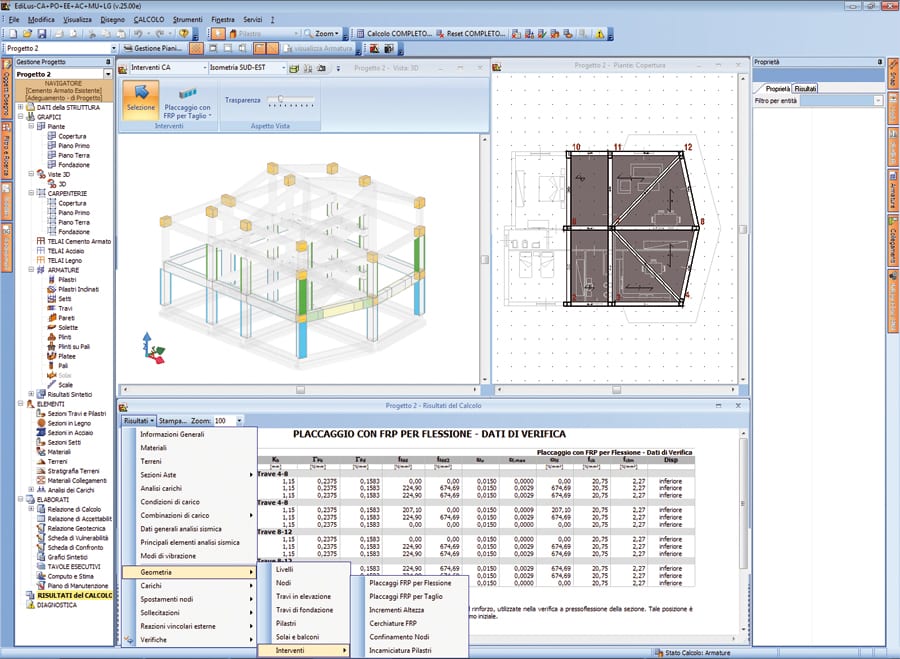

Eseguito il calcolo, il tecnico dispone di tutti gli elementi per valutare l’efficacia dell’intervento; il software produce automaticamente le armature per i nuovi elementi di progetto e, soprattutto, una relazione di confronto tra lo stato di fatto e lo stato di progetto con riferimento all’indicatore di rischio.

Clicca sull'immagine per ingrandirla

Elaborati di progetto e stima dei costi

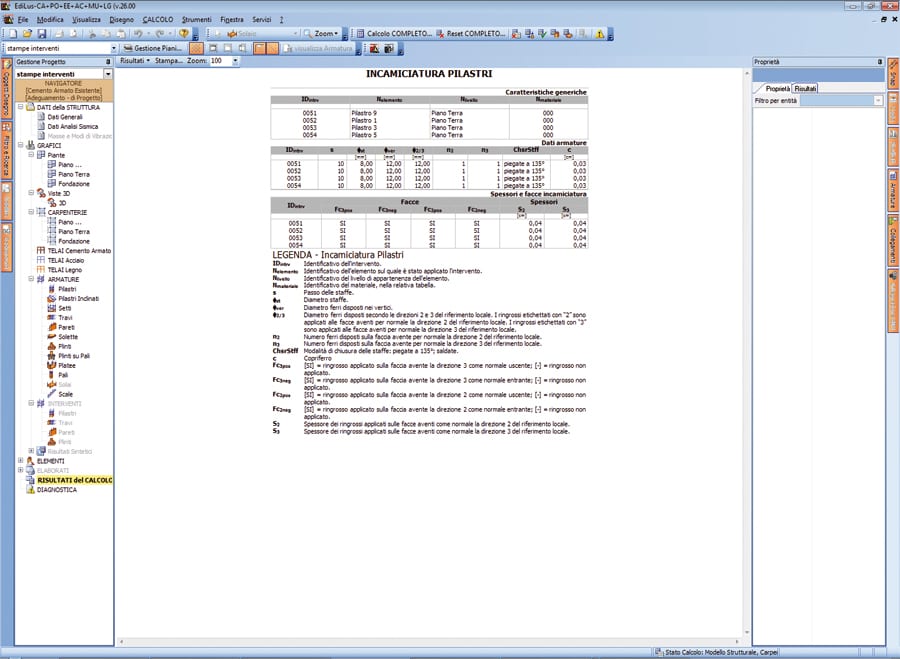

Oltre ad effettuare tutti i calcoli necessari alla verifica dello stato di fatto e alla valutazione degli interventi di miglioramento/adeguamento, EdiLus-EE genera automaticamente gli elaborati di progetto (relazione di calcolo, relazione geotecnica, scheda di vulnerabilità, relazione di confronto, grafici sintetici, carpenterie, esecutivi, tabulati di calcolo, etc.) e il computo metrico degli interventi con PriMus-DCF per una rapida stima dei costi.

Clicca sull'immagine per ingrandirla
