Impianti Geotermici a Bassa Entalpia

Anche la geotermia ha il suo TerMus...
input ad oggetti applicato alla progettazione
di sonde a sviluppo verticale

Guarda il video

Caratteristiche del software


GeoTerMus è il programma ACCA per dimensionare sonde geotermiche a sviluppo verticale accoppiate con impianti a pompa di calore a circuito chiuso.

Il software consente la:
  • il calcolo secondo gli standard ASHRAE della lunghezza delle sonde “geotermiche”
  • il dimensionamento di sonde a singola “U”, a doppia “U” e coassiali
  • l'uso di una banca dati dei combustibili e delle più comuni tipologie di tubi (tipo di materiale, conducibilità termica, diametri)
  • l'inserimento rapido dei dati con un CAD ad oggetti
  • l'elaborazione del layout del campo geotermico tramite la scelta del numero e della disposizione delle sonde stesse con indicazione sull’effetto di deriva termica del terreno
  • la redazione automatica degli elaborati di progetto, come la relazione di calcolo (dati di input e risultati) e le tavole grafiche con gli schemi dell’impianto
  • la stima dei costi mediante integrazione con PriMus-DCF
  • l'analisi economica e di impatto ambientale
  • l'importazione da TerMus dei fabbisogni energetici su scala mensile

Calcolo secondo gli standard ASHRAE

Il software fa riferimento agli standard ASHRAE e permette di ricavare, direttamente dai fabbisogni energetici dell'edificio, le lunghezze delle sonde geotermiche.
I tipi di sonda supportati sono del tipo a singola "U", a doppia "U" e coassiali. Il fluido termovettore può essere acqua o una miscela di acqua+anticongelante.

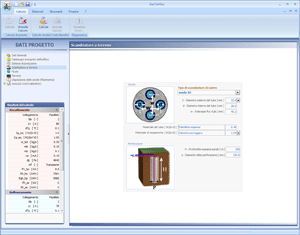

GeoTerMus - Sonde

Clicca sull'immagine per ingrandirla




Le banche dati

Con GeoTerMus sono disponibili archivi dei tipi di terreno e di riempimento delle perforazioni, dei combustibili e delle più comuni tipologie di tubi con cui l’utente può simulare velocemente un progetto di dimensionamento.

Le banche dati sono implementabili e personalizzabili dall'utente.

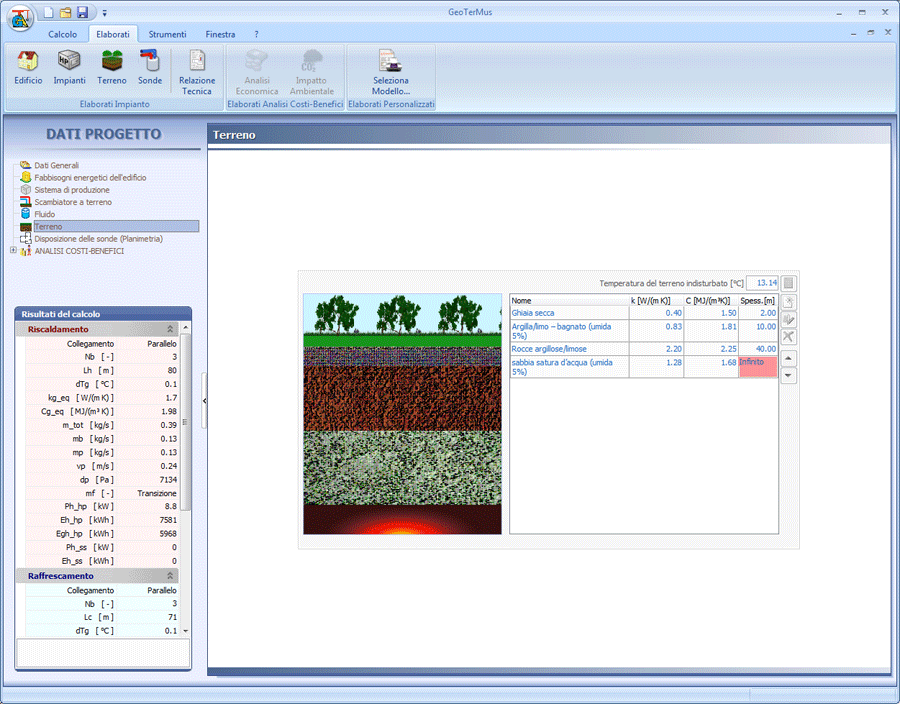

GeoTerMus - Stratigrafia

Clicca sull'immagine per ingrandirla




Inserimento guidato dei dati di progetto

Seguendo la guida ad albero proposta da GeoTerMus e con l'ausilio degli archivi a corredo del programma, il tecnico può indicare i dati relativi a:
  • fabbisogno energetico dell'edificio;
  • sistema di produzione (valori di progetto e valori medi stagionali della pompa di calore);
  • scambiatori a terreno (caratteristiche delle sonde e delle perforazioni);
  • fluido (tipologie e proprietà);
  • terreno (stratigrafia di progetto).

Il software è in grado di importare da TerMus i fabbisogni energetici dell'edificio su scala mensile

.

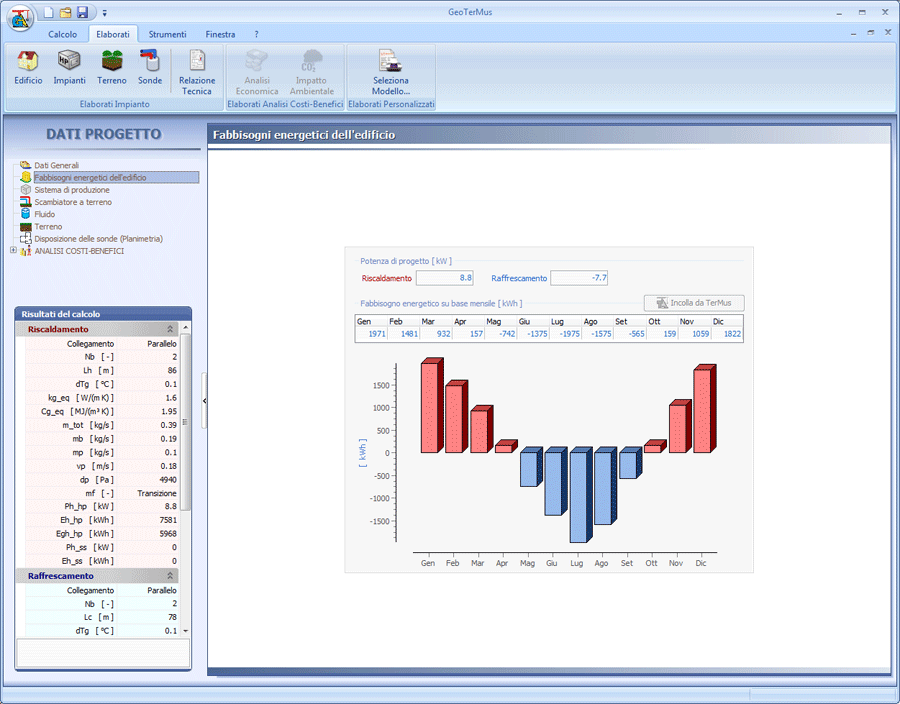

GeoTerMus - Clima

Clicca sull'immagine per ingrandire




Il CAD ad oggetti

GeoTerMus permette l’inserimento rapido e veloce dei dati geometrici e tipologici direttamente dal disegno. Con il CAD ad oggetti interno al programma è possibile importare elaborati grafici già esistenti in formato DXF/DWG, inserire griglie e definire la posizione delle sonde.

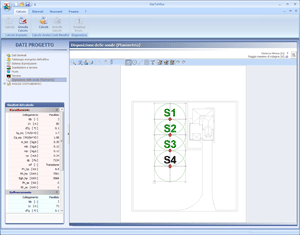

GeoTerMus - CAD ad oggetti

Clicca sull'immagine per ingrandire




Calcolo e dimensionamento

Sulla base dei dati di progetto, GeoTerMus effettua il calcolo delle lunghezze totali delle sonde, elaborando il layout del campo geotermico, evidenziando il numero di sonde necessarie e fornendo indicazioni sull’effetto di deriva termica del terreno.

La funzione di calcolo e dimensionamento è supportata da una specifica diagnostica attraverso la quale il programma è in grado di individuare le criticità e suggerire specifiche soluzioni progettuali.


Analisi economica e di impatto ambientale

Sulla base dei risultati ottenuti, GeoTerMus consente al tecnico di effettuare un'analisi economica e di impatto ambientale del progetto con riferimento al sistema di generazione prescelto (tradizionale, innovativo e integrativo).
L'integrazione con PriMus-DCF consente di effettuare anche la stima dei costi.

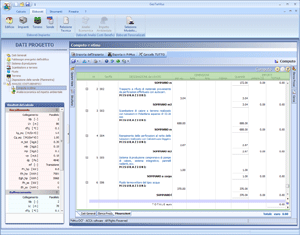

GeoTerMus - Computo

Clicca sull'immagine per ingrandirla




Elaborati di progetto

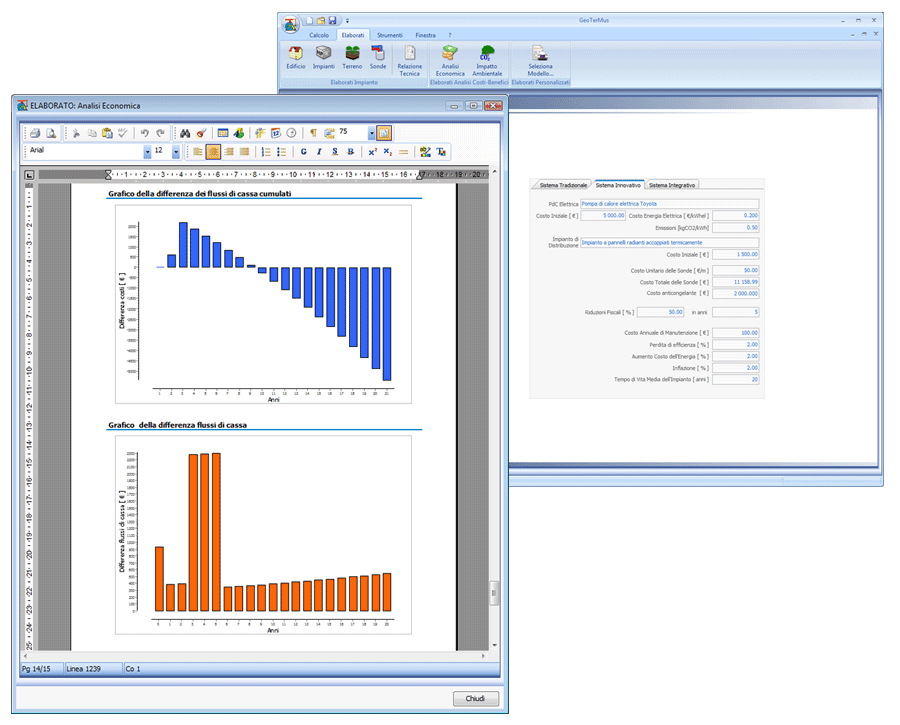

Gli elaborati di progetto, la relazione tecnica, la relazione di calcolo (dati di input e risultati) e le tavole grafiche con gli schemi dell’impianto, come pure le relazioni sull'analisi economica e di impatto ambientale, sono prodotti automaticamente dal software e possono essere personalizzati dal tecnico.

Tutti i dati di progetto sono contenuti in un unico file nel nuovo formato .GTM2

.

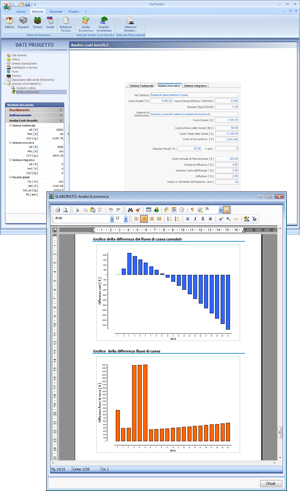

GeoTerMus - Elaborati

Clicca sull'immagine per ingrandirla
