Impiantus-ELETTRICO - Progettazione Impianti Elettrici

Progettazione Impianti Elettrici

Verifiche, dimensionamento, relazione tecnica,
allegati grafici, computo... dal semplice disegno!



in offerta a soli 1.299
invece che 1.999€



Perché scegliere Impiantus-ELETTRICO



Impiantus-ELETTRICO è il software ACCA per la progettazione e la verifica degli impianti elettrici civili e industriali in bassa tensione con sistema di distribuzione TT e TN-S secondo le norme CEI 64-8 e CEI 11-25.



Il software è disponibile in tre diverse soluzioni:

  • Impiantus-ELETTRICO, la versione completa con tutte le funzioni per la progettazione, il dimensionameto e la verifica di impianti elettrici civili e industriali
  • Impiantus-ELETTRICO-TT, solo per il dimensionamento e la verifica di impianti elettrici con sistema di distribuzione di tipo TT.
  • Impiantus-ELETTRICO-DC, solo per il disegno, lo schema elettrico e il computo metrico di impianti elettrici con sistema di distribuzione di tipo TT.



Consulta la tabella comparativa proposta di seguito per scegliere la soluzione più adatta alle tue esigenze.







  • Progettazione e verifica di impianti elettrici civili e industriali in bassa tensione con sistema di distribuzione TT e TN-S secondo le norme CEI 64-8 e CEI 11-25.
  • Livello prestazionale dell’impianto elettrico secondo la CEI 64-8.
  • Coordinazione dei dispositivi di protezione (Selettività Amperometrica e Backup tramite le tabelle dei costruttori ABB e BTicino).
  • Sovratemperatura nei quadri secondo la CEI 17-43 e la CEI 23-51.
  • Equilibratura delle fasi per sistema trifase con carichi monofase.
  • CAD ad oggetti per disegnare l’impianto elettrico direttamente sull’architettonico del progetto.
  • Verifica dell’illuminamento degli ambienti (UNI EN 12464-1) con importazione delle caratteristiche fotometriche degli apparecchi illuminanti in formato EULUMDAT.
  • Progettazione dell’impianto di terra.
  • Libreria di simboli elettrici: l’utente può creare e gestire una propria libreria di simboli elettrici; i simboli possono essere importati in formato DWG o DXF e raggruppati in categorie.
  • Verifica condotti sbarre e dimensionamento e verifica di cavi, protezioni dai sovraccarichi delle linee, protezioni dalle correnti di corto circuito e protezioni dai contatti indiretti.
  • Redazione automatica della relazione tecnica di progetto.
  • Progetti esecutivi con personalizzazione degli elementi da visualizzare (circuito prese, circuito luci, percorsi, etc).
  • Generazione della lista materiali e computo metrico automatico con PriMus-DCF.
  • Vasto archivio (personalizzabile) di componenti elettrici dei principali produttori presenti sul mercato.
  • Esportazione nei formati DXF e DWG degli schemi unifilari dei quadri e dei progetti esecutivi dell’impianto.
  • Esportazione dei dati per la redazione della dichiarazione di conformità con il software Praticus-37/08.
  • Funzioni evolute di diagnostica con segnalazione di errori progettuali e suggerimenti vari.




 Disegno, computo, impianti TT: un Impiantus per ogni esigenza
  •

    Software con funzioni e tecnologia analoghe a Impiantus-ELETTRICO che permette di redigere solo il disegno, lo schema elettrico e il computo metrico di impianti elettrici con sistema di distribuzione di tipo TT.



    in offerta a soli 399€
    invece che 599€









    Software con funzioni e tecnologia analoghe a Impiantus-ELETTRICO che permette solo il dimensionamento e la verifica di impianti elettrici con sistema di distribuzione di tipo TT.



    in offerta a soli 999€
    invece che 1.499€





 Consulta la tabella comparativa e scopri le differenze
  •

    Impiantus-ELETTRICO

    Impiantus-ELETTRICO-TT

    Impiantus-ELETTRICO-DC

    CALCOLI

    Dimensionamento e verifica di cavi e protezioni con alimentazione TN-S





    Dimensionamento e verifica di cavi e protezioni con alimentazione TT



    Selettività e Backup



    Sovratemperatura dei quadri (CEI 17-43 e CEI 23-51)



    Correnti di corto circuito inizio e fine linea



    Equilibratura fasi



    Diagnostica errori di dimensionamento



    Verifica dell'illuminamento degli ambienti (UNI-EN 12464-1)


    Progettazione dell'impianto di terra



    INTERFACCIA E ARCHIVI

    INPUT grafico ad oggetti parametrici

    Libreria simboli elettrici

    Oggetto grafico per Alimentazione TN-S





    Oggetto grafico per Alimentazione TT

    Oggetti grafici per impianto di terra

    Schemi unifilari Quadri

    Livelli Prestazionali Impianto

    ELABORATI

    Relazione tecnica



    Sovratemperatura quadri



    Elaborati illuminotecnici



    Livelli Prestazionali Impianto

    Schemi Quadri

    Progetti esecutivi

    Computo metrico

    Scarica la tabella comparativa in formato .pdf







Caratteristiche del software

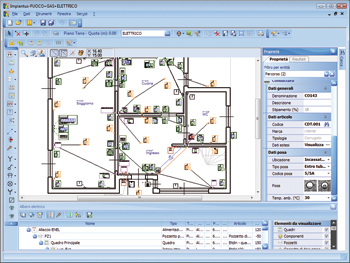

Input ad oggetti

Impiantus-ELETTRICO è dotato di un CAD ad oggetti che consente di disegnare l'impianto elettrico direttamente sull’architettonico del progetto. Il tecnico può far riferimento ad un archivio completo di simboli (norme CEI-IEC) che rendono l’inputazione dei componenti elettrici ancora più veloce.
Ogni oggetto ha una sua rappresentazione grafica parametrica e proprietà accessibili in ogni momento attraverso un object inspector.
L’input è assistito, inoltre, secondo una logica step by step, da un processo di diagnostica in grado di evidenziare rapidamente eventuali anomalie di disegno (oggetti non raggiunti da percorsi, elementi elettricamente non collegati, etc..).
Dal semplice disegno del quadro, delle linee, delle prese, dei punti luce, ecc., il software procede automaticamente alle verifiche e ai dimensionamenti.





Input ad oggetti

Clicca sull'immagine per ingrandirla





L’utente può creare e gestire una propria libreria di simboli elettrici. I simboli possono essere importati in formato DWG o DXF e raggruppati in categorie.



Sono disponibili funzioni per utilizzare elaborati grafici già esistenti (in formato DXF e DWG) e funzioni 3D per visualizzare il risultato del disegno in assonometria.
Il programma consente l’inserimento di più alimentazioni e il dimensionamento contemporaneo dell’impianto relativo ad ogni alimentazione.

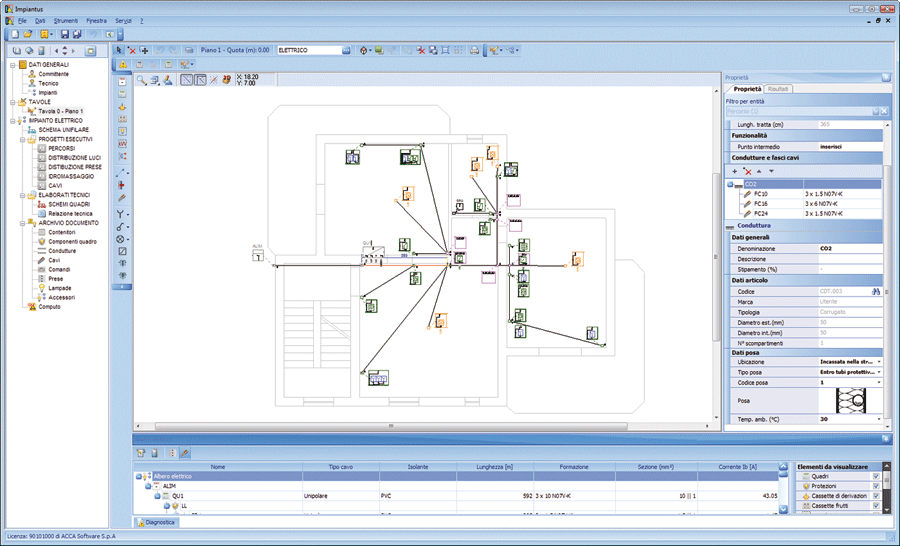

Dimensionamento impianto

La procedura di calcolo e dimensionamento consente di:

  • dimensionare la sezione dei cavi secondo le norme CEI 64-8 (tabella CEI-UNEL 35024-35026);
  • verificare le portate dei condotti sbarre;
  • individuare i dispositivi di protezione contro i sovraccarichi, contro le correnti di corto circuito e contro i contatti indiretti;
  • verificare la caduta di tensione sulle linee (CEI 35023);
  • effettuare una coordinazione di Selettività Amperometrica o di Backup tra le protezione attraverso le tabelle di selettività e di Backup dei Costruttori (ABB e BTicino);
  • calcolare la percentuale di stipamento dei condotti;
  • calcolare la sovratemperatura nei quadri (CEI 17-43 e CEI 23-51);
  • effettuare l’equilibratura delle fasi per un sistema Trifase in presenza di carichi monofase;
  • calcolare la sezione del neutro.





Dimensionamento dell'impianto

Clicca sull'immagine per ingrandirla





Verifica dell’illuminamento

Con Impiantus-ELETTRICO è possibile effettuare la progettazione elettrica e illuminotecnica in maniera completamente integrata.
Il software permette di importare le caratteristiche fotometriche degli apparecchi illuminanti in formato EULUMDAT (che racchiude la curva di distribuzione della luce e le dimensioni del solido rappresentante il corpo illuminante) e calcolare i livelli di illuminamento nell’unità immobiliare.
I dimensionamenti e le verifiche dei piani illuminati (in relazioni ai minimi previsti dalle normative) sono automatici ed effettuati in base alla norma UNI EN 12464-1.

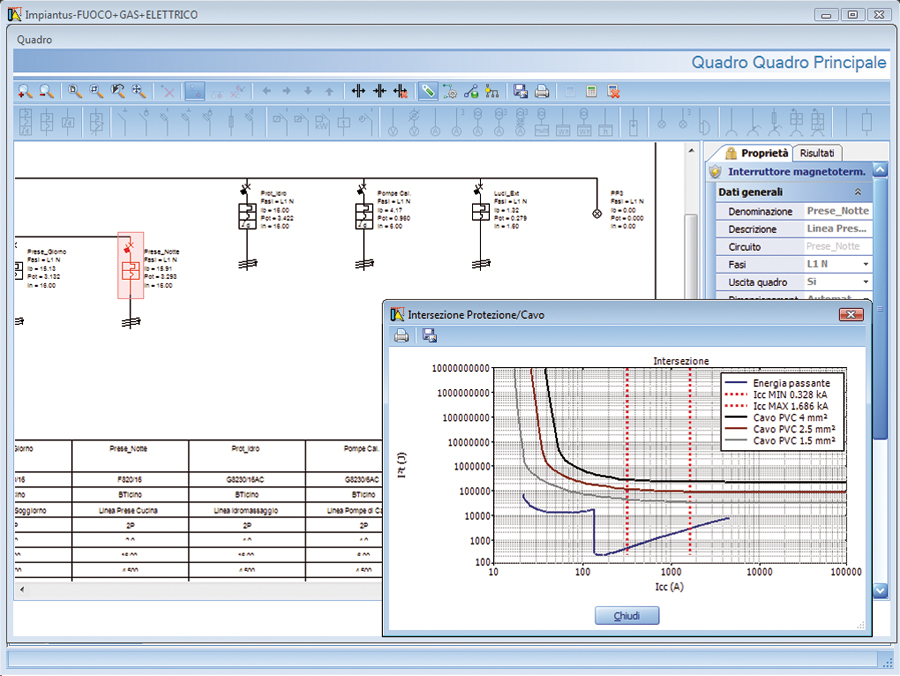

Calcolo illuminotecnico

Clicca sull'immagine per ingrandirla





Archivio elettrico

Un ricco archivio, modificabile ed integrabile dall’utente, permette di scegliere diversi tipi di componenti elettrici di numerosi produttori presenti sul mercato.





Archivi

Clicca sull'immagine per ingrandirla

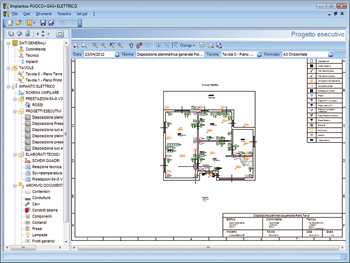

Esecutivi planimetrici

Sono disponibili funzioni per personalizzare gli elementi da visualizzare sugli elaborati grafici planimetrici.





Risultati, relazioni e computo

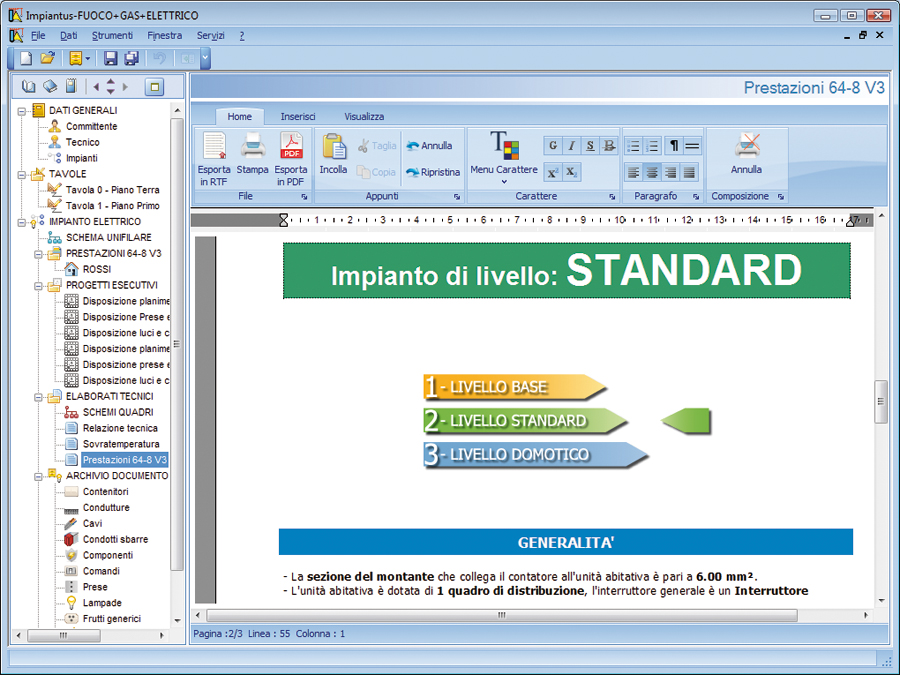

Il software produce la relazione tecnica di progetto, l’elaborato sul calcolo della sovratemperatura dei quadri, l’attestato del livello prestazionale dell’impianto, tutti gli allegati grafici richiesti e il computo metrico grazie all’integrazione nel programma di PriMus-DCF.

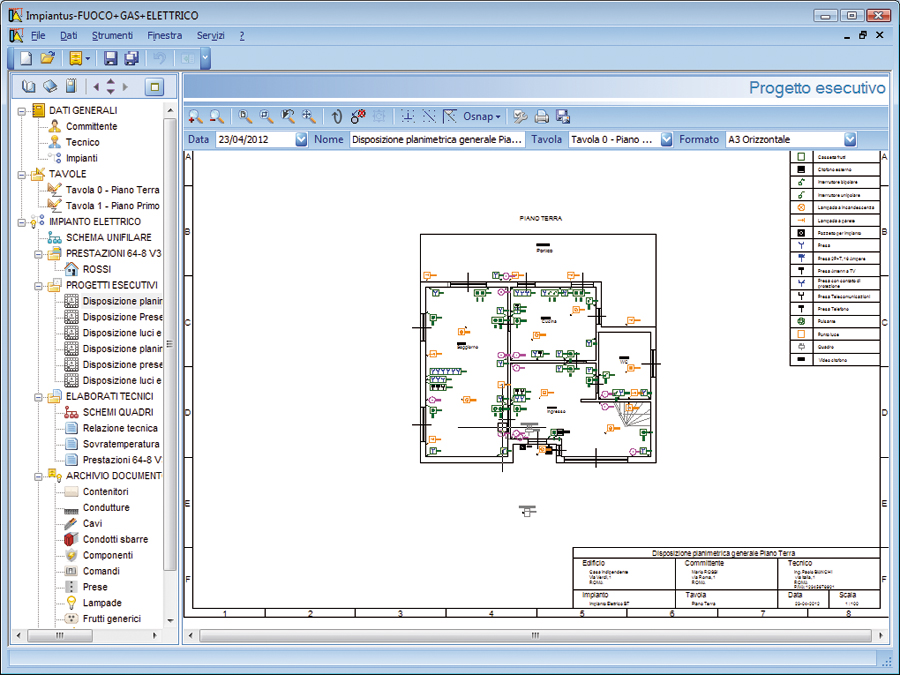

Esecutivi
