Verifica sezioni in c.a., legno e acciaio in pochi click? Con Calcolus si può!

Risultati numerici e grafici immediati con il software più semplice di un’APP...

Usalo Gratis

Calcolus-SEZIONE è il software ACCA per la verifica delle sezioni in c.a., acciaio e legno ai sensi delle NTC 2018 e Circolare 2019

Inserisci geometria, materiali e condizioni di carico della sezione in cemento armato, acciaio e legno ed ottieni:

  • verifica a presso/tensoflessione retta allo SLU
  • verifica delle tensioni di esercizio del calcestruzzo e dell’acciaio e calcolo momento di prima fessurazione allo SLE per le sezioni in c.a.
  • verifica a taglio
  • verifica a stabilità (per le sezioni in acciaio e legno)
  • analisi della duttilità (per le sezioni in c.a. e acciaio)
  • stato deformativo e tensionale di ogni fibra
  • verifiche tensionali previste per i vari materiali
  • verifiche di sezioni in c.a., anche fibro-rinforzate (FRP) con il calcolo della delaminazione
Verifica Sezione
Scelta del tipo di sezione (rettangolari a T, T rovescia, C, U, H, I)

Scegli la sezione, il materiale e le sollecitazioni in modo semplice e veloce: come un'app sul tuo PC

Calcolus-SEZIONE ha un input particolarmente semplice. E’ come avere un’APP sul tuo PC che  consente di eseguire la verifica di resistenza delle seguenti sezioni:

  • cemento armato nuovo o esistente gettato in opera di tipo rettangolare, circolare, a T, T rovescia, C, U, H, I o doppio T;
  • acciaio di classe 1, 2, 3 di tipo IPE, IPN, HD, HE, HL, HP, UAP, UPE, UPN, L (lati uguali e disuguali), T, tubolare, scatolare, rettangolare, UB, UBP,UC,HS, HSD, ISE, IFB A; IFB B, SFB;
  • legno (massiccio o lamellare) di forma rettangolare e circolare.

Le scelte delle tipologie di sezione, i dati geometrici, l’input e l’output dei dati sono talmente intuitivi che puoi operare fin dalla prima apertura del software con naturalezza estrema. Ad esempio per il C.A.:

  • scegli il tipo di sezione dall’archivio del programma
  • definisci i materiali e le armature della sezione
  • puoi applicare ai lati della sezione (anche per un solo tratto) un materiale di rinforzo (FRP)
  • definisci le sollecitazioni per le differenti combinazioni di carico previste nell’analisi: Stato Limite Ultimo e Stato Limite di Esercizio
  • visualizzi subito i risultati in forma numerica e grafica
Tecnologia a fibre

Scelta del tipo di sezione (rettangolari a T, T rovescia, C, U, H, I)

Tecnologia a fibre per risultati chiari e rigorosi

La tecnologia a fibre permette di analizzare sezioni di varia natura, sia per geometria che per caratteristiche materiali.

La sezione infatti viene discretizzata in un insieme di fibre, ciascuna delle quali è definita da una posizione all'interno della sezione, un'area ed un legame costitutivo che ne caratterizza il comportamento in compressione e trazione.

Dai dati di input ottieni velocemente i risultati in forma numerica e grafica con diagrammi delle tensioni, diagrammi di rottura N-Mx, N-My, diagrammi di duttilità.

Visualizzi immediatamente:

  • la combinazione di carico peggiore, come coefficiente di sicurezza o tensioni su acciaio e calcestruzzo
  • il dominio di resistenza: le curve nei piani N-Mx, N-My che rappresentano il luogo dei punti in cui la sezione, per un dato sforzo normale, si trova in condizioni ultime;
  • il diagramma momento-curvatura: curva rappresentativa della risposta della sezione, soggetta ad un assegnato sforzo normale, in termini di momento flettente al crescere della curvatura a cui viene sottoposta, con la possibilità di spingere l'analisi oltre il momento ultimo (analisi in post-rottura delle fibre);

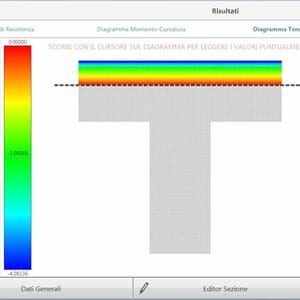

  • la mappatura a colori delle deformazioni
  • l’analisi di resistenza: per ogni combinazione di azioni agenti sulla sezione viene calcolato il momento resistente allo SLU e contemporaneamente viene calcolato lo stato deformativo e tensionale della sezione, fibra per fibra, sia in condizioni ultime che in condizioni di equilibrio con le azioni sollecitanti;
  • lo stato della sezione in condizioni di esercizio (SLE): valutazione della deformazione e tensione presente in ciascuna fibra quando la sezione è in equilibrio con la combinazione di sollecitazioni di esercizio sia in regime di sezione interamente reagente che di sezione fessurata; le verifiche tensionali previste dalla Normativa italiana sono automatiche.
Importazione da Excel ed EdiLus

Relazioni di calcolo dettagliate ed importazione veloce da Excel ed EdiLus

Calcolus-SEZIONE produce una relazione di calcolo dettagliata con dati della geometria e delle caratteristiche meccaniche della sezione.

Le verifiche di resistenza in campo elastico e a rottura sono corredate da dati numerici e grafici.

Le combinazioni di carico possono essere riprese da file .csv di Excel. Gli utenti di EdiLus, inoltre, possono riprendere automaticamente tutto l’input della sezione (geometria, materiali e carichi) direttamente dal software ACCA di calcolo strutturale.

Screenshot

Calcolus-SEZIONE - Verifica Sezioni in C.A.
Calcolus-SEZIONE - Verifica Sezioni in C.A.
Calcolus-SEZIONE - Verifica Sezioni in C.A.
Calcolus-SEZIONE - Verifica Sezioni in C.A.
Calcolus-SEZIONE - Verifica Sezioni in C.A.
Calcolus-SEZIONE - Verifica Sezioni in C.A.
Calcolus-SEZIONE - Verifica Sezioni in C.A.
Calcolus-SEZIONE - Verifica Sezioni in C.A.
Calcolus-SEZIONE - Verifica Sezioni in C.A.
