Ponte della Navetta FASE di ESECUZIONE

Provveditorato Interregionale
Comune di Parma

ATI

  • Buia Nereo s.r.l.
  • Romana Scavi s.r.l.
  • MAEG Costruzioni S.p.A.

consulenti

  • Studio BAEC (BIM management)
  • Studio Majone (idraulica e sicurezza)
  • ACCA software S.p.A. (sistemi informativi)

la PRESENTAZIONE

il VARO del PONTE

le INTERVISTE

Cinzia Gatto (Direttore dei Lavori e BIM Manager - Provveditorato Opere Pubbliche) ed Alberto Pavan (Politecnico di Milano) raccontano la loro esperienza nel progetto del Ponte della navetta di Parma.

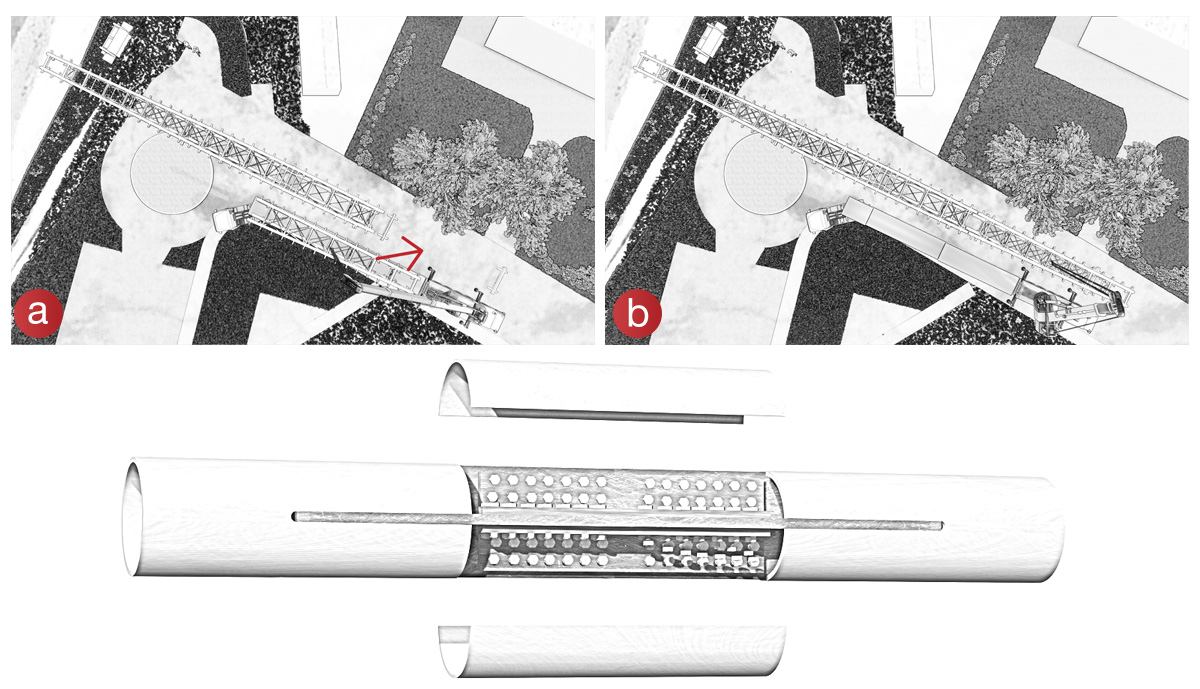

Fasi delle attività di montaggio del ponteIllustrazioni piano di assemblaggio dei conci in cantiere e varo finale del ponte con suddivisione in fasi

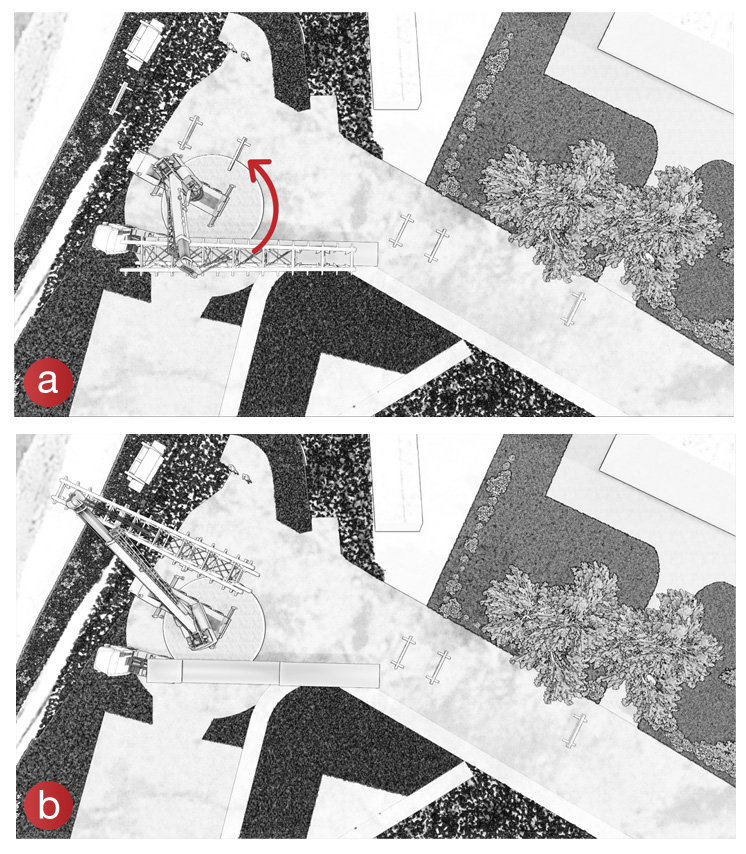

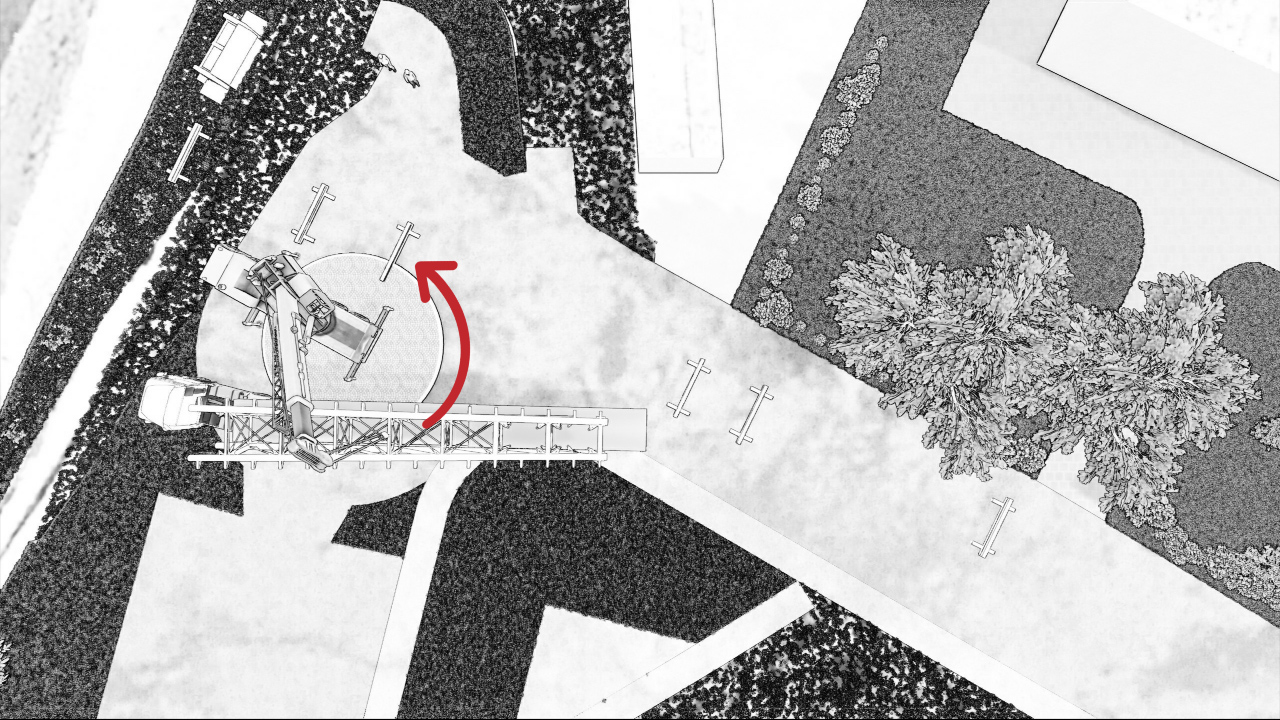

  1. Fase 1

    • predisposizione banchi
    • piazzamento gru di movimentazione
    • arrivo e scarico primo concio
    Clicca sull'immagine per ingrandire

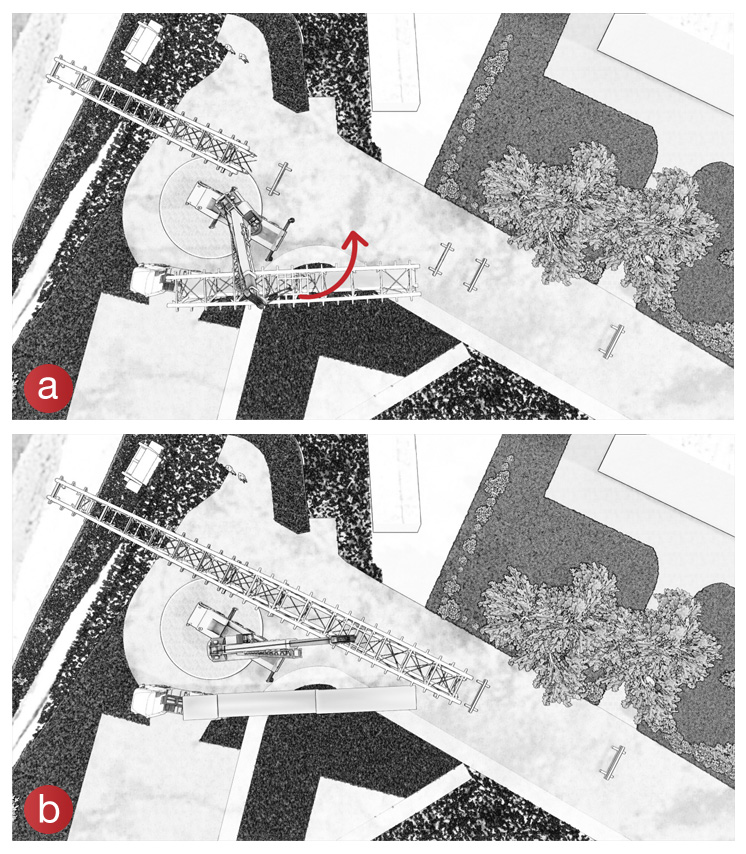

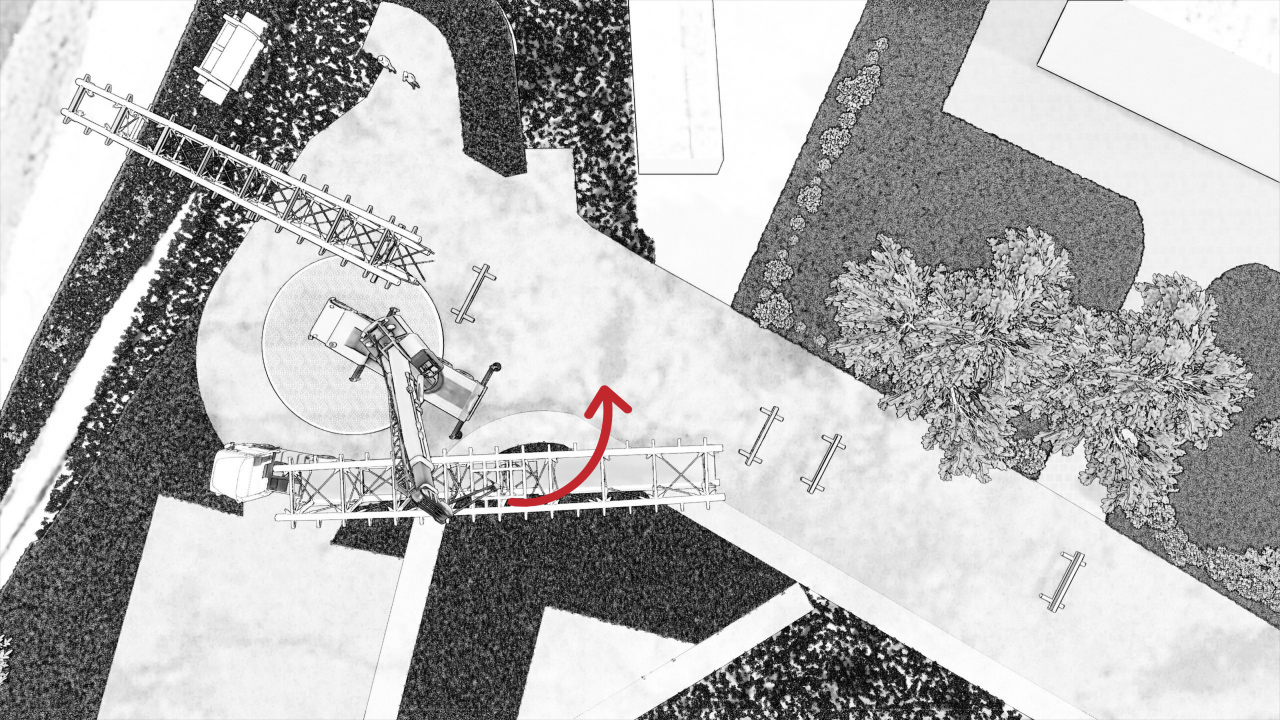

  2. Fase 2

    • piazzamento gru di movimentazione
    • arrivo e scarico secondo concio
    • realizzazione giunto bullonato tra il primo e il secondo concio
    Clicca sull'immagine per ingrandire

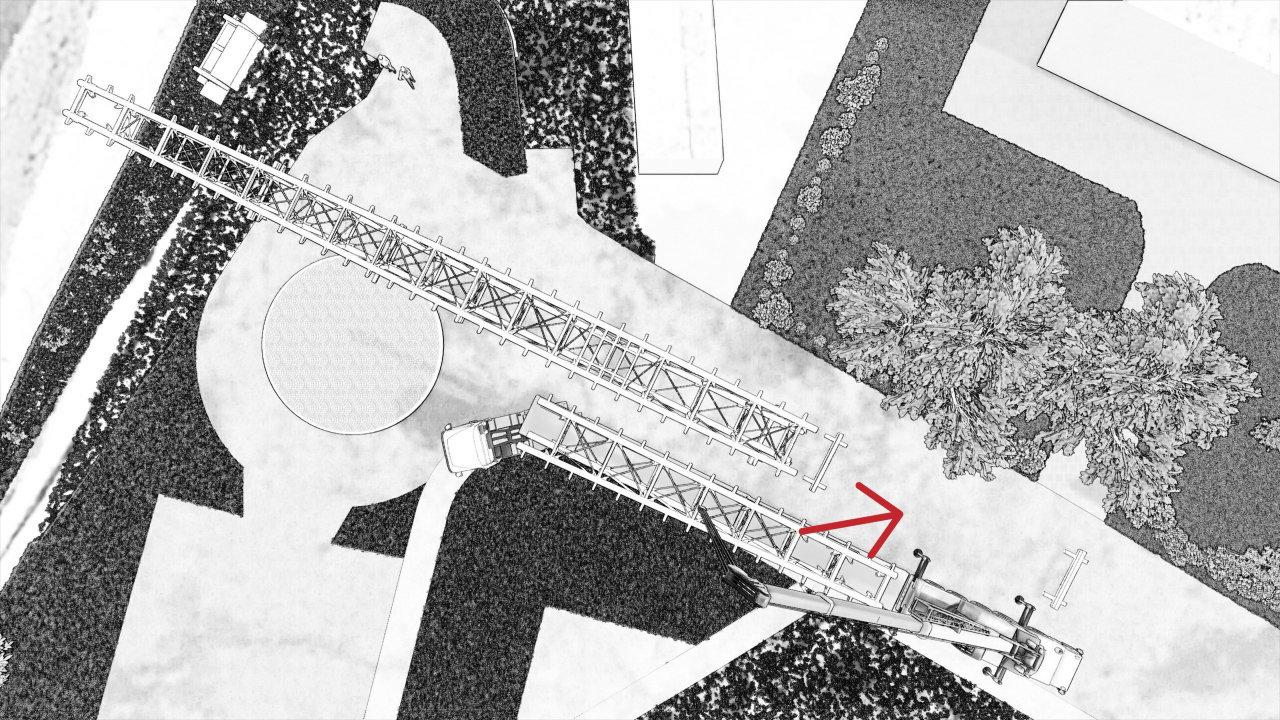

  3. Fase 3

    • piazzamento gru di movimentazione
    • arrivo e scarico terzo concio
    • realizzazione giunto bullonato tra il secondo e il terzo concio
    Clicca sull'immagine per ingrandire

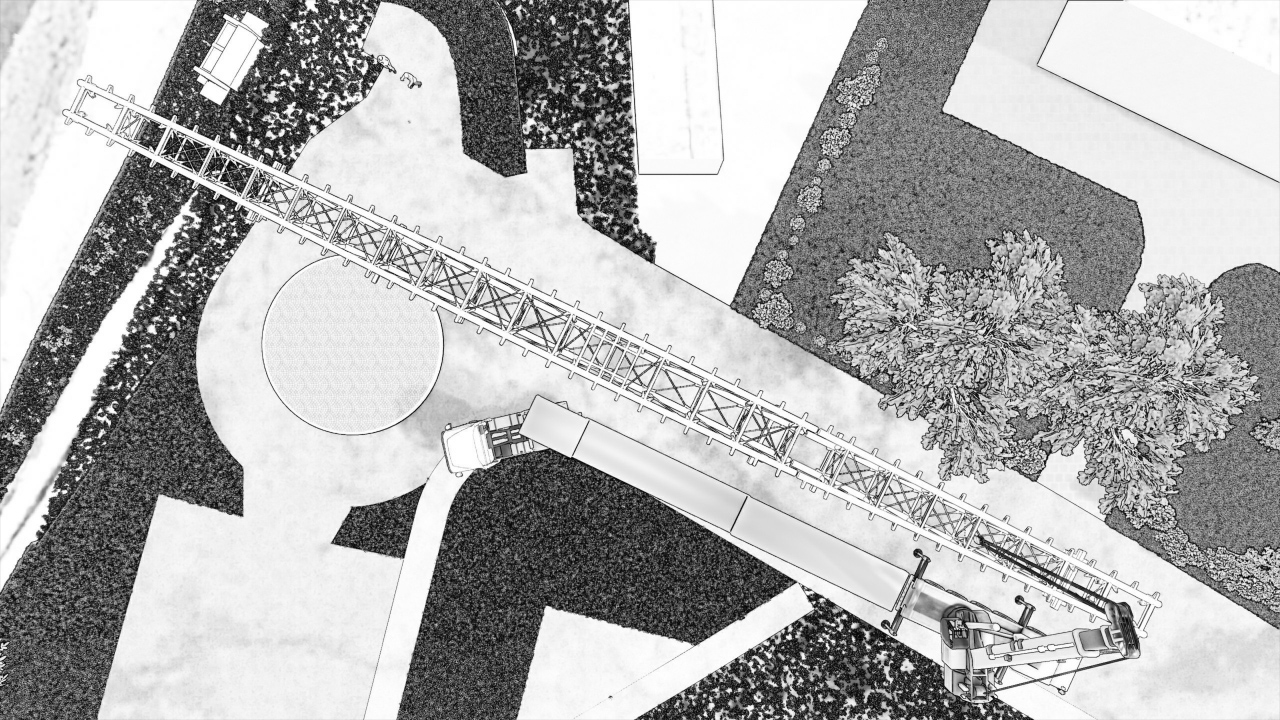

  4. Fase 4

    • regolazione geometria
    • serraggio giunti e montaggio carter
    • montaggio parapetti e lamiere grecate
    • ripristino della verniciatura
    Clicca sull'immagine per ingrandire

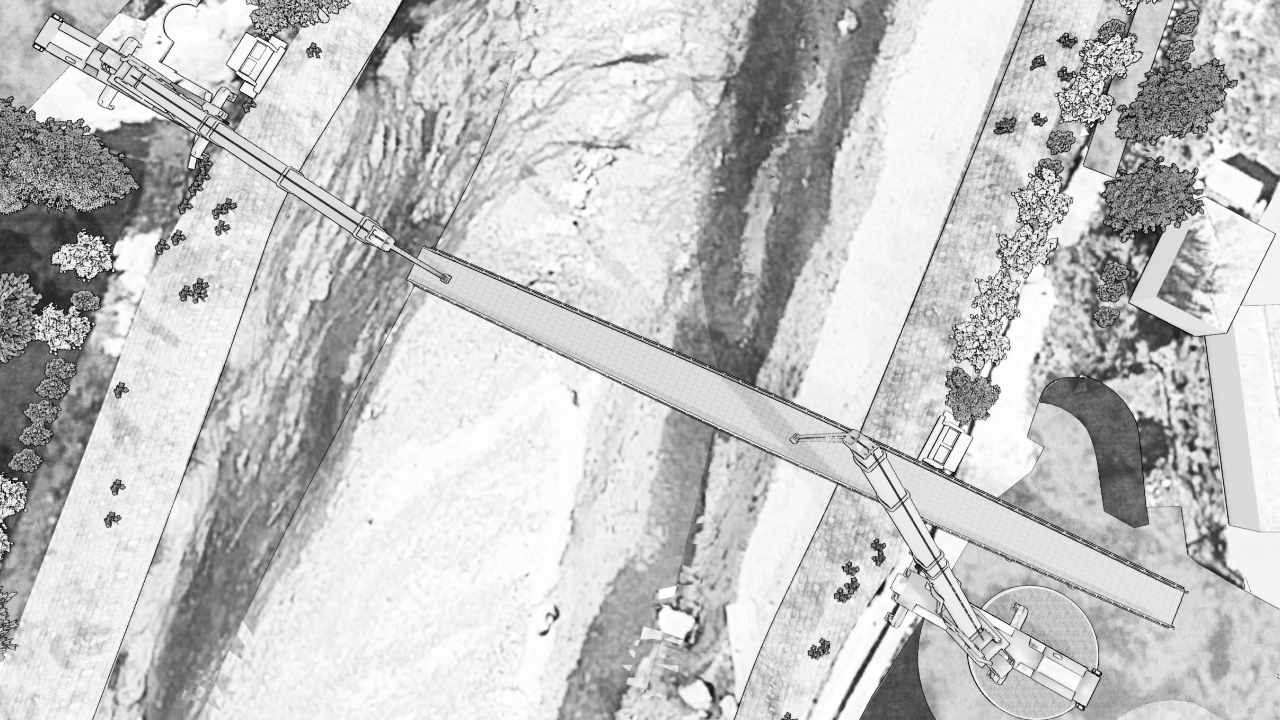

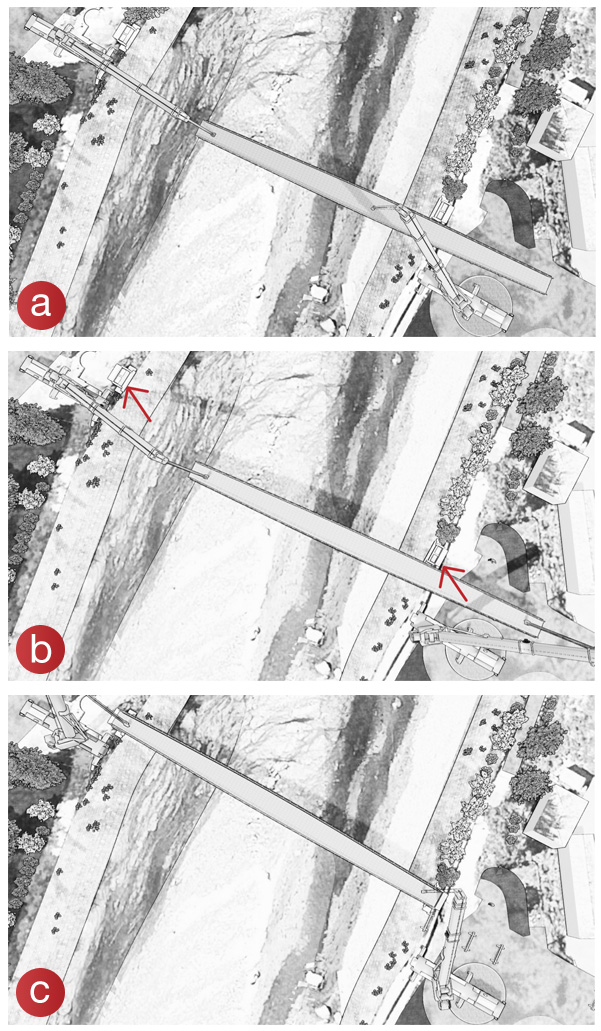

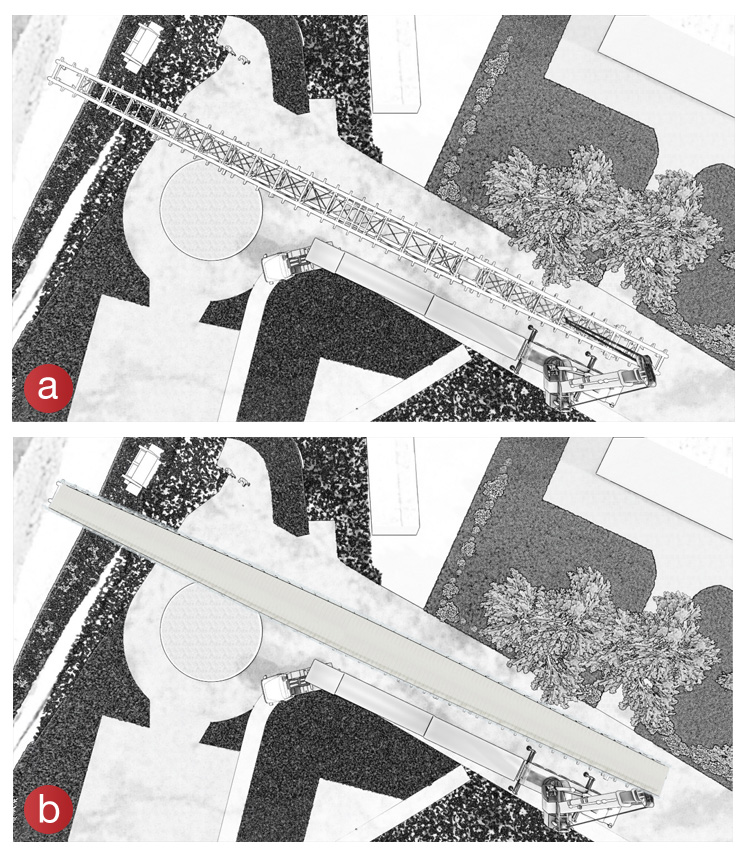

  5. Fase 5

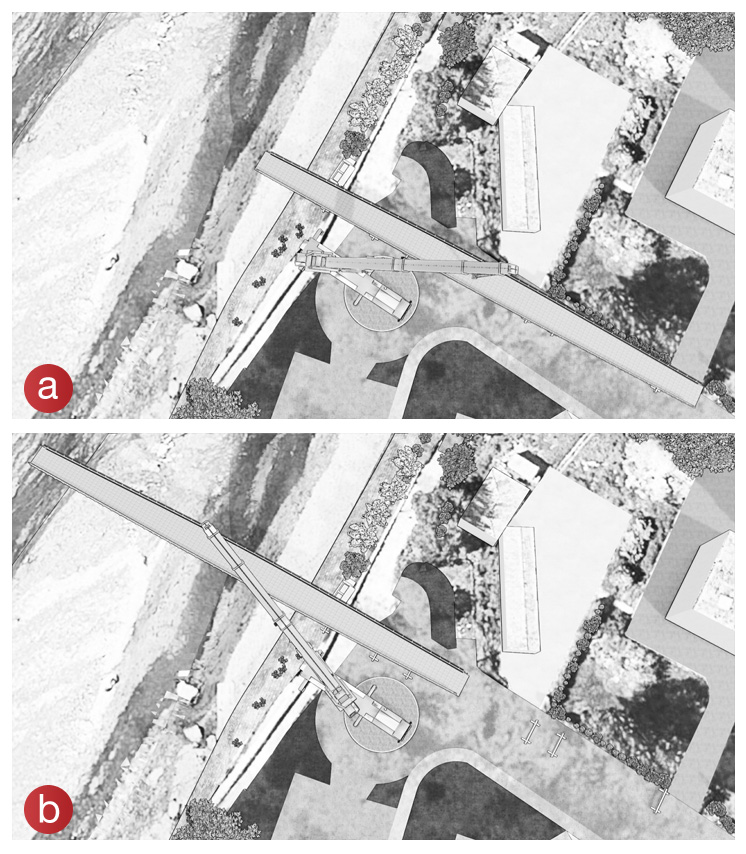

    • allestimento gru di sollevamento LTM1500
    • allestimento gru di sollevamento LTM1400
    • verifica allestimento delle gru e stabilità piazzole
    • prove di distacco dai banchi dell'impalcato
    • sollevamento e traslazione impalcato con la gru LTM15000 fino al punto di presa della gru LTM1400
    Clicca sull'immagine per ingrandire

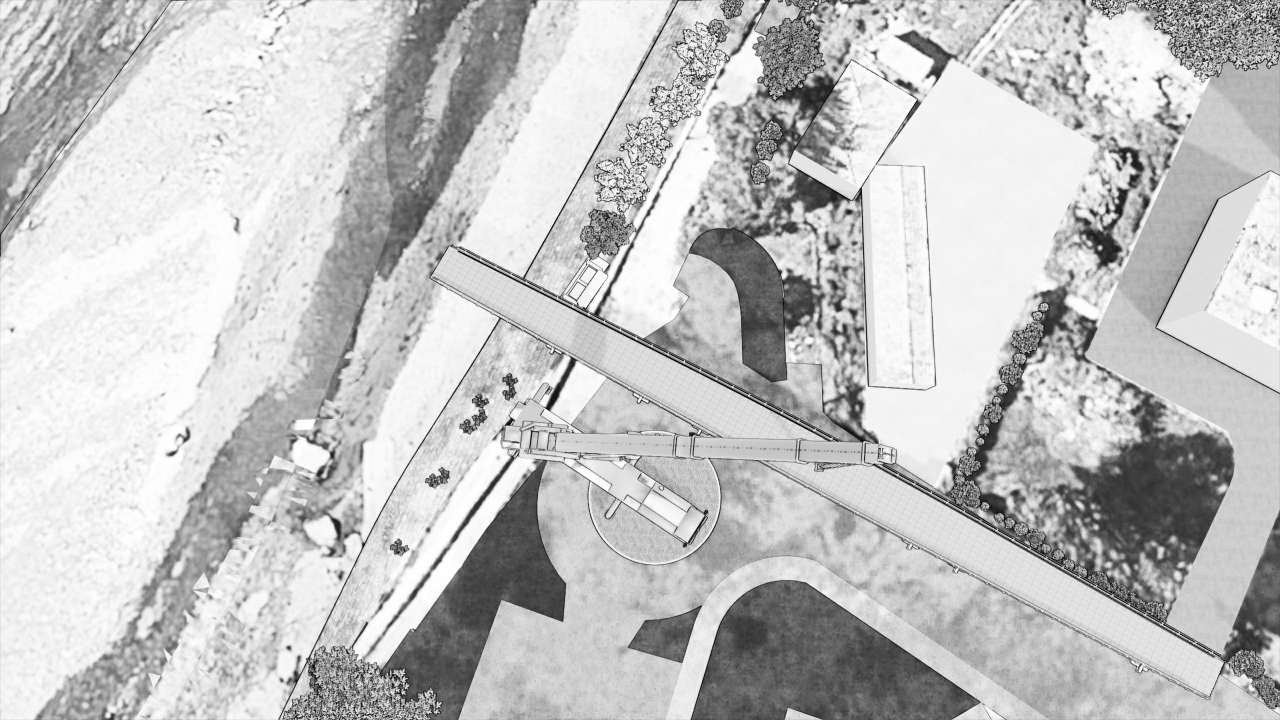

  6. Fase 6

    • imbragatura della gru LTM1400
    • sollevamento dell'impalcato e ammaraggio in posizione definitiva
    • smontaggio golfari di sollevamento, disarmo delle gru
    • finiture e ritocchi verniciatura
    Clicca sull'immagine per ingrandire

Render

  • Navetta 1
  • Navetta 2
  • Navetta 3
  • Navetta 4
  • Navetta 5
  • Navetta 6
