Software Calcolo Ponti Termici

Software Calcolo Ponti Termici | TerMus-PT | ACCA software

Calcola i ponti termici con i materiali e la forma che vuoi tu!

Solutore FEM integrato, wizard per i casi standard, importazione di schemi DXF/DWG, valutazione del rischio muffa: conosci un software migliore per il calcolo dei ponti termici?

Scopri di più

trending_flat  Offerta Give Me 5: scopri come acquistarlo in 5 rate senza interessi

Software Calcolo Ponti Termici

TerMus-PT è il software per il calcolo dei ponti termici con analisi agli elementi finiti e la valutazione del rischio di formazione muffa secondo le norme tecniche UNI EN ISO 10211:2017 e UNI EN ISO 13788:2013.

Grazie all’innovativo input grafico e al solutore di calcolo numerico, TerMus-PT ti consente di disegnare strutture uguali alle condizioni reali e ottenere risultati altamente professionali. Puoi disegnare un ponte termico di qualsiasi forma, le combinazioni possibili sono praticamente infinite...

Video Software Calcolo Ponti Termici - TerMus-PT - ACCA software
Input grafico ad oggetti parametrici - TerMus-PT - ACCA software

Input grafico ad oggetti parametrici per il disegno delle strutture

Solutore di calcolo ad elementi finiti - TerMus-PT - ACCA software

Solutore di calcolo ad elementi finiti in dotazione con il software

Wizard per la creazione guidata di ponti termici in casi standard - TerMus-PT - ACCA software

Wizard per la creazione guidata di ponti termici in casi standard

Importazione da DXF/DWG - TerMus-PT - ACCA software

Importazione di schemi grafici e particolari costruttivi da DXF/DWG

Esportazione dei dati - TerMus-PT - ACCA software

Integrazione con TerMus: importi i materiali, esporti i dati di calcolo

Rappresentazione grafica dei risultati di calcolo - TerMus-PT - ACCA software

Rappresentazione grafica dei risultati di calcolo e redazione automatica della relazione tecnica

Procedura guidata per il calcolo dei ponti termici con TerMus-PT di ACCA software

Disegno del ponte termico con un input ad oggetti parametrici

Disegni qualsiasi tipologia di ponte termico con oggetti grafici che contengono i dati necessari per il calcolo numerico.

Puoi definire l’elenco dei materiali manualmente oppure acquisirlo direttamente da TerMus.

In questo modo ottieni in maniera del tutto automatica anche i valori di conduttività; in maniera analoga puoi definire le caratteristiche dei confini delle facce.

Zoom, SNAP e Griglie guida, rettangolari e radiali rendono estremamente semplice il disegno del Ponte Termico.

Puoi importare particolari costruttivi in formato DXF/DWG per disegnare più velocemente un ponte termico di qualsiasi tipo e forma.

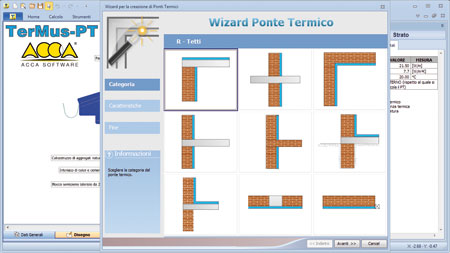

Se il tuo ponte termico è di tipologia standard, puoi usare il Wizard per selezionare una Categoria di ponte termico, personalizzarne i dati geometrici e termici e ottenere immediatamente lo schema da calcolare.

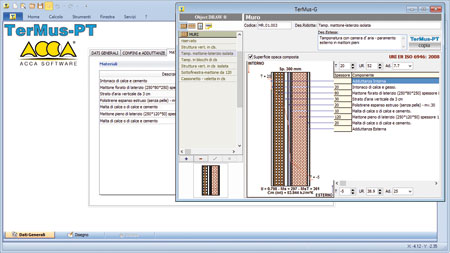

Integrazione dei materiali per il calcolo dei ponti termici con TerMus di ACCA software

Archivio dei materiali in dotazione e acquisizione automatica dei dati da TerMus, TerMus-G e TerMus-PLUS

E' disponibile in dotazione con TerMus-PT un archivio per la definizione dei materiali (omogeni, eterogenei verticali ed eterogenei orizzontali) da utilizzare nella composizione degli strati del modello di ponte termico.

I materiali da costruzione presenti in archivio sono già caratterizzati dal relativo valore di conduttività.

Nella finestra di selezione del materiale dall’Archivio è disponibile anche un’utile funzione di Ricerca

Inoltre, puoi acquisire le caratteristiche dei materiali direttamente da TerMus-G (freeware), TerMus o TerMus-PLUS.
Analogamente con TerMus o TerMus-PLUS puoi acquisire i risultati di calcolo del ponte termico ottenuti con TerMus-PT per valutare l'incidenza dei ponti termici obbligatoria per legge.

Procedura guidata per il calcolo dei ponti termici con TerMus-PT di ACCA software

Calcolo numerico con solutore TheBriNA

L'analisi agli elementi finiti è l'unico modo per il calcolo della trasmittanza termica lineare di ponti termici con materiali e forma di qualsiasi tipo. Le combinazioni sono praticamente infinite come le possibilità che il tecnico si trova ad affrontare.

Con TerMus-PT ottieni velocemente il calcolo del ponte termico grazie al solutore di calcolo TheBriNA (Thermal Bridges Numerical Analysis) incluso nel software.

A partire dal semplice disegno ad oggetti, il solutore di calcolo produce:

  • il calcolo in automatico della trasmittanza termica lineare di ponti termici (Psi).
  • la valutazione del flusso termico
  • la valutazione del coefficiente di accoppiamento termico
  • la valutazione del ponte termico anche verso terreni o zone ad altra temperatura
  • la verifica del ponte termico corretto

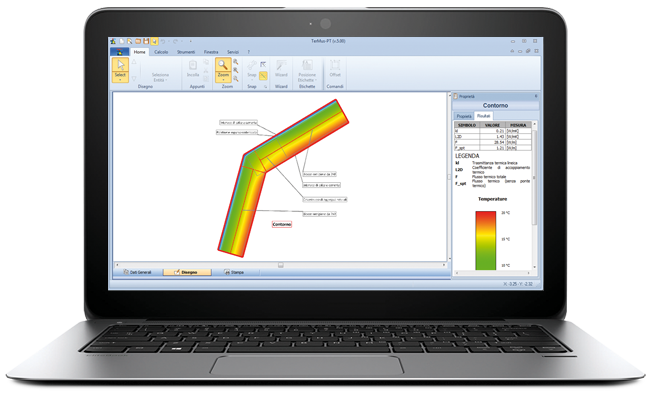

  • il disegno delle curve di livello con scala cromatica e la stampa delle isoterme e dell’isoterma critica.

Avviato il calcolo, il programma esegue la diagnostica rilevando eventuali problemi e indicando come risolverli. A calcolo eseguito puoi consultare i risultati (trasmittanza termica lineica, coefficiente di accoppiamento termico, flusso termico, ecc.) in forma numerica e grafica, valutare l’esito della triangolazione e visualizzare le curve di livello o delle temperature.

Hai completa libertà di disegno, in qualunque condizione e puoi così valutare un numero infinito di combinazioni. Basta annullare il calcolo, scegliere nuovi materiali, modificare il contorno, creare un nuovo strato e far ripartire il calcolo.

Velocità e facilità d'uso di TerMus-PT, combinate alle elevate prestazioni garantite del solutore di calcolo, ti consentono di valutare più soluzioni energetiche in tempo reale.

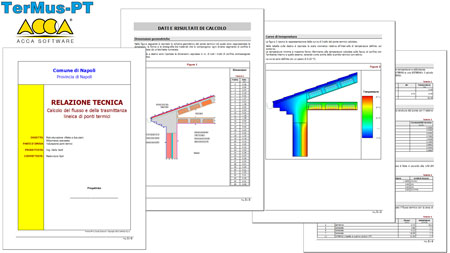

Relazione tecnica di calcolo dei ponti termici con TerMus-PT di ACCA software

Risultati di calcolo in formato numerico e grafico e stampa automatica della relazione tecnica

TerMus-PT fornisce i risultati di calcolo della trasmittanza termica lineare dei vari ponti termici e grafici nei quali sono mostrate la distribuzione delle temperature nel ponte termico e le linee di flusso.

Genera automaticamente una vera e propria relazione tecnica di calcolo che, grazie al Word-Processor integrato, può essere modificata, stampata ed esportata in vari formati standard.

Scarica un esempio di relazione di calcolo dei ponti termici

Verifica Formazione Muffe

Valutazione rischio di formazione di muffe

TerMus-PT, in conformità alla norma UNI EN ISO 13788, consente di determinare la temperatura di superficie minima per valutare il rischio di formazione muffa, tenendo conto dell'umidità dell'aria. In questo modo potrai evitare errori critici in fase di progettazione valutando in anticipo il rischio di crescita di muffe sulle superfici degli edifici.

Più in dettaglio, TerMus-PT consente di valutare:

  • il rischio di formazione muffa secondo la norma EN ISO 13788
  • il fattore di temperatura critico fRSi
  • la temperatura minima di rischio muffa


Guarda il video

Schermate di esempio

TerMus-PT, il software ACCA per il calcolo dei ponti termici - 01
TerMus-PT, il software ACCA per il calcolo dei ponti termici - 02
TerMus-PT, il software ACCA per il calcolo dei ponti termici - 03
TerMus-PT, il software ACCA per il calcolo dei ponti termici - 04
TerMus-PT, il software ACCA per il calcolo dei ponti termici - 05
TerMus-PT, il software ACCA per il calcolo dei ponti termici - 06
TerMus-PT, il software ACCA per il calcolo dei ponti termici - 07
