Software Calcolo Strutturale Acciaio

Input semplificato con griglie magnetiche tridimensionali

In EdiLus-AC la modellazione delle strutture in acciaio è resa più semplice e veloce dall’uso di griglie tridimensionali (Magnetic Grid).
Grazie alla Magnetic Grid, è possibile generare un reticolo di punti magnetici nello spazio a cui si possono agganciare gli elementi strutturali in acciaio.
Il software propone Magnetic Grid di forme diverse (standard, piramidale, conica, cilindrica, sferica, elicoidale, a traliccio) che possono essere modificate e composte allo scopo di ottenere modelli tridimensionali di qualsiasi tipo, anche delle geometrie più svariate e complesse.
Le Magnetic Grid semplificano notevolmente anche la modellazione tridimensionale di strutture reticolari.
Ad esempio, è possibile associare la Magnetic Grid ad un disegno tridimensionale in formato DXF o DWG ed ottenere automaticamente la conversione dell’architettonico nella struttura.
L’integrazione con EdiLus-CA consente di modellare direttamente in un unico modello strutture miste acciaio-cemento armato.

Input grafico con oggetti parametrici (BIM)

Tutti gli elementi strutturali (colonne, travi, capriate, arcarecci, controventi, ecc.) sono oggetti parametrici dotati di proprie caratteristiche e specifiche proprietà. Grazie ad avanzate funzioni di riconoscimento automatico degli elementi progettuali, attive nella griglia magnetica, l’input grafico è estremamente rapida, flessibile e precisa.
In EdiLus-AC è presente anche un vasto archivio dei profilati più diffusi in commercio: IPE, HE, Tubolari, scatolari, ad L, composti, ecc.

Input automatico per capriate e controventi

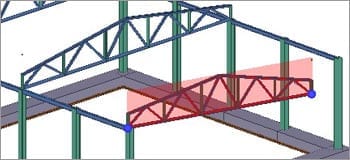

EdiLus-AC dispone di uno specifico oggetto parametrico per la modellazione delle capriate. Basta scegliere - con un apposito wizard - il modello di capriata da una specifica libreria (Vierendeel, Pratt-Mohniè, Howe, Polonceau, Neville, Inglese, Warren, ecc.) e definirne la geometria; sulla base delle scelte effettuate, il software genera automaticamente tutti gli elementi strutturali della capriata.
Allo stesso modo è possibile inserire controventi concentrici verticali o di falda, a X, a V o a V rovescia.

Progettazione grafica dei collegamenti

La progettazione dei collegamenti è integrata nel calcolo della struttura.
È possibile scegliere tra diverse tipologie di collegamenti: flangia, squadretta, a fazzoletto, a ripristino, con tirafondi, ecc. L’input è di tipo grafico e l’utente viene guidato nella definizione della geometria nel rispetto delle indicazioni normative.
La fase di input è resa particolarmente semplice e precisa da una vista dettagliata del particolare esecutivo contestuale alla visualizzazione tridimensionale dell’oggetto collegamento.
Potenti funzioni di duplicazione consentono inoltre di replicare un collegamento in tutte le altre condizioni analoghe presenti nella struttura.
La gestione dei collegamenti riguarda anche i controventi e le capriate.

Verifica di instabilità e resistenza delle singole membrature

Verifica dei collegamenti

Analisi grafica dei risultati

I risultati del calcolo relativi ad aste, collegamenti, spostamenti, sollecitazioni, tensioni, ecc. possono essere consultati direttamente dalla vista 3D, mediante mappatura a colori.
Sempre nella vista 3D una potente funzione di autodiagnosi consente di controllare la presenza di eventuali aste o collegamenti non verificati.
Il programma inoltre restituisce una mappatura a colori dei coefficienti di sicurezza rappresentativa del tasso di lavoro dei materiali.

Elaborati di calcolo
