IFC Checker e BIM Validation

L’IFC (Industry Foundation Classes) è un formato dati aperto, non controllato da un singolo operatore, nato per consentire l’interoperabilità tra i vari attori del processo edilizio. Ha lo scopo di consentire l’interscambio di un modello informativo senza perdita o distorsione di dati o informazioni.

Contiene informazioni di vario tipo (i dati geometrici, proprietà, relazioni con altri oggetti).

L’IFC treestructure (Struttura ad albero dell’IFC) rappresenta la struttura ad albero del modello IFC dove è mostrata la gerarchia degli elementi classificati sulla base dell’“IFC Type”.

In pratica, contiene tutti gli elementi che caratterizzano il modello (tipi di entità, oggetti, istanze, ecc).

La sua organizzazione può essere sintetizzata in:

• IFCProject (progetto)
• IFCSite (sito di costruzione)
• IFCBuilding (edificio)
• IFCBuildingstorey (piano primo, piano secondo, ecc)
• IFCBuildingelements (muro, finestra, pavimento, ecc.).

L’IFCTypeObject rappresenta una classe che contiene le proprietà comuni a una serie di entità omogenee (intese come entità che appartengono a una stessa classe), ad esempio tutti i muri che hanno determinate caratteristiche comuni.

Esiste anche l’ObjectType, che, invece, è uno specifico attributo.

Un esempio di “IFCtypeObject” è l’“IFCWallType" che ricomprende tutti i muri.

Le entità IFC sono: “classi di informazioni definite da attributi e vincoli comuni” (ISO 10303-11). Sono oggetti definiti univocamente nel modello IFC a cui possono essere assegnati determinati attributi e dipendenze con altri elementi del modello. Esempio di IFC entities sono i muri, le finestre, i pilastri, ecc.

Le “IFC Entities” si compongono di una parte geometrica e di una parte di informazioni. Quest’ultima, a sua volta, si può suddividere in proprietà e in relazioni tra i vari elementi presenti nel modello.

IfcPropertySet è l’insieme di tutte le proprietà che si possono assegnare ad un oggetto di un modello IFC.

Le proprietà contenute in tale insieme (o set) possono essere di due tipi:

• predefinite
• addizionali/personalizzate (cioè definite dall’utente).

Verificare un modello IFC vuol dire analizzare le proprietà delle varie entità e accertarsi che soddisfino determinati requisiti (ad esempio, controllare che tutti i muri che ho selezionato hanno un determinato valore di trasmittanza).

Al riguardo è necessario uno strumento che consenta di effettuare filtri “intelligenti” e operare specifici controlli sulle proprietà.

Possono essere coinvolti i progettisti, i BIM Specialist, i BIM Coordinator e i BIM Manager che hanno la necessità di assegnare, verificare o eliminare determinate caratteristiche del modello IFC oppure gli operatori della stazione appaltante (enti pubblici/consulteni) deputati al controllo dei progetti consegnati.

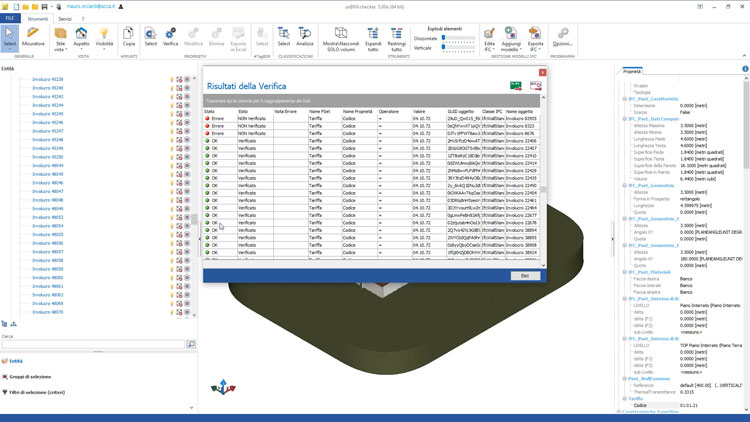

usBIM.checker verifica tutte le proprietà relative alle entità, a partire da selezioni “intelligenti” di oggetti.

usBIM.checker è molto utile per la fase di verifica di un modello IFC, in sintesi può:

• verificare l’esistenza delle proprietà degli oggetti
• visualizzare e controllare i valori delle proprietà
• verificare la correttezza dei valori
• generare ed esporta template di controllo delle proprietà
• inserire, modificare ed eliminare le proprietà
• generare un report di congruenza tra le proprietà e i valori contenuti nel file IFC

Con usBIM.checker puoi definire le seguenti condizioni:

• Almeno – consente di garantire al modello IFC “almeno” le proprietà che vengono elencate negli appositi spazi
• Solo – consente di determinare “solo” quelle proprietà che devono essere presenti nel modello IFC
• Verifica – permette di controllare se sono presenti nel modello IFC le proprietà che sono state identificate negli appositi spazi
• Elimina – questa funzione da la possibilità di eliminare tutte le proprietà presenti nel modello (in questo caso non c’è la possibilità di sfruttare i filtri di selezione come nei casi precedenti)

usBIM.checker è uno strumento pensato proprio per risolvere i problemi legati alla verifica, all'inserimento e alla eliminazione delle proprietà.

E’ in grado di semplificare in maniera esponenziale tutte quelle operazioni che con un BIM authoring risulterebbero molto più macchinose e complesse.

Si, con usBIM.checker puoi esportare il tuo template per utilizzarlo in un altro progetto (il template è indipendente dal modello).

Con i template, puoi sfruttare gli stessi filtri di selezione e controllo su più modelli, ottimizzando notevolmente le operazioni di verifica.

Puoi creare facilmente un template selezionando appositi filtri (criteri di selezione degli oggetti), individuando attributi, Pset Name, proprietà, ecc, e specificando le proprietà da inserire o verificare (controlli da effettuare sulle proprietà).
